Gridfinity-Generator online: Grundplatte für Ihre Schublade

Ein Gridfinity-Generator rechnet aus, wie viele 42-mm-Zellen in Ihre Schublade passen, und baut die Grundplatte so, dass der Rest nicht verschenkt wird. Im Gridfinity-Generator geben Sie die Maße einer Schublade oder eines Regals in Millimetern ein und erhalten eine STL- oder 3MF-Datei: Grundplatte, Behälter, Deckel und Stopfen. Er ist kostenlos und läuft in Ihrem Browser; Einstellen und Vorschau gehen ohne Anmeldung, zum Herunterladen brauchen Sie eine kostenlose Anmeldung mit E-Mail-Adresse.

Gridfinity war früher ein Modus im Box-Generator und ist jetzt ein eigenes Werkzeug. Die Hauptaufgabe ist hier das Passen: Eine Schublade ist selten ein Vielfaches von 42 mm, und eine Grundplatte, die breiter als Ihr Druckbett ist, muss zerschnitten werden. Genau das erledigt dieses Werkzeug.

Welche Gridfinity-Maße verwendet dieser Generator?

Die Maße folgen der offenen Spezifikation von Zack Freedman. Eine Abweichung: Die Oberseite des Fußes ist 0,05 mm schmaler und die Öffnung der Grundplatte 41,8 mm, sonst würden sich die Konturen überdecken und das Raster würde nicht schließen.

• Rastermaß 42 mm; ein Behälter 1 × 1 misst mit Spiel 41,5 mm.
• Höhe in 7-mm-Stufen („u“); die Stapellippe fügt weitere 4,4 mm hinzu.
• Magnete 6 × 2 mm (Loch 6,5 × 2,4 mm) und M3-Schrauben.

Beispiel: Ein Behälter 2 × 2 mit 6u kommt auf 83,5 × 83,5 × 46,4 mm, nach Schätzung des Werkzeugs etwa 65 g.

Wie berechne ich eine Grundplatte für meine Schublade?

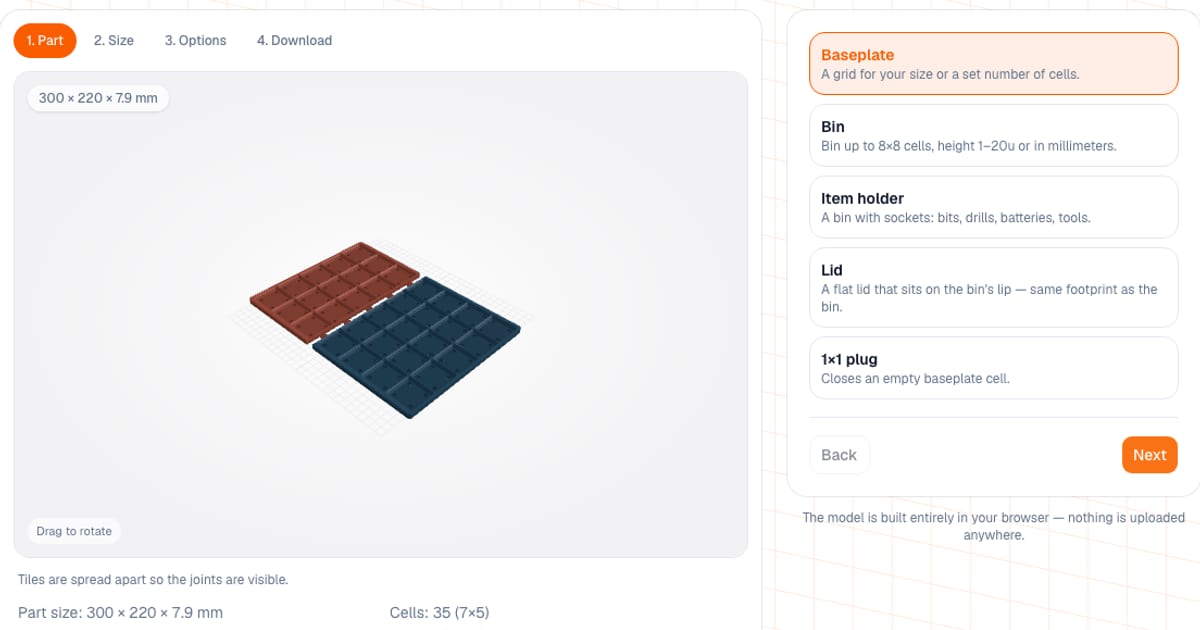

1. Öffnen Sie den Gridfinity-Generator und wählen Sie im Schritt „Teil“ die Grundplatte.
2. Wählen Sie im Schritt „Größe“ die Option „Auf Maß anpassen (mm)“ und geben Sie die freie Breite und Tiefe der Schublade ein, von 40 bis 700 mm.
3. Lassen Sie die Randtoleranz bei 0,5 mm oder ändern Sie sie (0–3 mm). Zellen pro Seite = der ganzzahlige Teil von (Maß − Toleranz) / 42, bis zu 16.
4. Wählen Sie, was mit dem Rest geschehen soll, und den Boden (Tabellen unten).
5. Wählen Sie Ihr Druckbett und holen Sie sich im Schritt „Herunterladen“ eine STL, ein 3MF oder einen Satz Kacheln.

Beispiel. Eine Schublade von 508 × 406 mm ergibt 12 × 9 Zellen mit einem Rest von 4 × 28 mm. Eine Schublade von 380 × 290 mm ergibt 9 × 6 Zellen; in der Breite liegt der Rest von 2 mm unter der Schwelle von 3 mm, ein Streifen lässt sich also nicht drucken und das Werkzeug lässt eine Lücke, in der Tiefe beträgt der Rest 38 mm. Geben Sie 84 mm bei 0,5 mm Toleranz ein, erhalten Sie eine Zelle; mit Toleranz 0 sind es zwei.

Was mit dem Rest geschehen kann:

Die Mulde in der Füllplatte entsteht, wenn der Streifen mindestens 6 mm breit ist, mit 1,5 mm Rand und 1,2 mm Boden.

Grundplatte mit oder ohne Boden: was wählen?

Zusätzlich zum Boden gibt es leichte Aussparungen (zwischen den Magneten), einen dicken Boden (+2 mm) und abgerundete Außenecken. Der Unterschied im Kunststoffverbrauch ist groß: Eine Grundplatte mit 4 × 4 Zellen (168 × 168 mm) wiegt nach Schätzung des Werkzeugs mit Boden und Magneten etwa 111 g und ohne Boden etwa 26 g. Ohne Boden druckt schneller, aber die Behälter stehen nicht auf einem durchgehenden Boden; Rahmen und Füllplatte bleiben erhalten.

Wie teile ich eine Grundplatte für mein Druckbett?

Eine Grundplatte, die größer als Ihr Druckbett ist, wird von selbst geteilt, und zwar nur entlang der Zellgrenzen, sodass nie eine Zelle zerschnitten wird. Betten in der Liste: Bambu Lab A1 mini (180 mm), A1 / P1 / X1 (256 mm), Creality Ender-3 / K1 (220 mm), Elegoo Neptune 4 Pro (225 mm), Prusa MK4 (250 × 210 mm), Voron 2.4 350 oder eine eigene Größe von 100 bis 1000 mm.

Mit den Voreinstellungen (Passrahmen, mit Boden, Schwalbenschwanz-Verbindung) ergibt die Schublade von 508 × 406 mm:

Der Restmodus spielt eine Rolle: Mit Randspalt statt Passrahmen braucht dieselbe Schublade auf einem 220-mm-Bett 6 Kacheln statt 9.

Verbindungen zwischen den Kacheln:

• Schwalbenschwanz. Eine Zunge unter einer Kachel rastet in eine Aufnahme der nächsten: Sie hält in beide Richtungen und braucht keine Zusatzteile. Braucht einen Boden.
• Stifte. Löcher in den Kanten, Stifte von 1,75 × 12 mm, getrennt gedruckt oder aus 1,75-mm-Filament geschnitten. Die einzige Option ohne Boden.
• Magnete. Taschen für Magnete (voreingestellt 6 × 2 mm), unten offen, paarweise eingeklebt. Braucht einen Boden.

Das Spiel der Verbindung ist voreingestellt auf 0,15 mm pro Seite (0,05–0,5 mm): Geht sie nicht hinein, erhöhen Sie es; wackelt sie, verringern Sie es. Die Kacheln sind nummeriert (A1, A2, B1 ...): Die Nummer ist, wo Platz ist, unten eingraviert und steht immer im Dateinamen. Ausgabe: ein 3MF mit allen Kacheln auf dem Bett (jede ein eigenes Teil), ein ZIP mit einer STL für jede Kachel, den Stiften und dem Diagramm sowie ein Montagediagramm als PNG.

Welche Behälter lassen sich erstellen?

Zu jedem Behälter gibt es einen passenden Deckel und einen Stopfen 1 × 1 für eine leere Zelle der Grundplatte.

Der Teiletyp „Gegenstände“ liefert einen Behälter mit Mulden:

Die Mulden werden in einem Raster angeordnet und die Behältergröße passend zum Satz gewählt: der kleinste Behälter, der ihn aufnimmt, bis 8 × 8. Passt der Satz nicht oder ragen Gegenstände über den Rand, warnt das Werkzeug.

Wie drucke ich Gridfinity?

• Düse und Schichten. 0,4-mm-Düse, 0,2 mm Schichthöhe. Eine Wand von 1,2 mm sind drei Wände (Perimeter).
• Grundplatte. Mit den Öffnungen nach oben drucken. Magnetlöcher werden überbrückt, Stützen sind nicht nötig.
• Erste Schicht. Sie entscheidet alles: Die Grundplatte muss flach aufliegen, sonst wackeln die Behälter.
• Behälter für Gegenstände. 10–15 % Füllung; der Einsatz ist einfach der Körper des Behälters. Drucken Sie zuerst einen kleinen Behälter 1 × 1 mit ein paar Mulden und prüfen Sie den Sitz: Die Toleranz hängt von Drucker und Kunststoff ab.
• Kacheln. Drucken Sie zwei Kacheln und testen Sie die Verbindung, bevor Sie den Rest drucken. Kleben Sie die Magnete zuerst in eine Kachel, legen Sie die Magnete für die Nachbarin daran an, und die Polung ergibt sich von selbst.
• Das Modell im Slicer nicht skalieren: Das Rastermaß von 42 mm und die Spiele der Verbindungen würden nicht mehr stimmen.

Häufige Fehler

• Die Toleranz vergessen. Eine Schublade von 84 mm ergibt bei 0,5 mm Toleranz eine Zelle, nicht zwei.
• Ein Rest unter 3 mm. Ein so schmaler Streifen lässt sich nicht drucken; das Werkzeug lässt auf dieser Achse eine Lücke.
• Das falsche Druckbett. Voreingestellt ist ein Bett von 256 × 256 mm: Auf einem 180-mm-Drucker ergibt das Kacheln, die nicht passen.
• Magnete ohne Boden. Im Modus „Ohne Boden“ sind Magnete, Schrauben und leichte Aussparungen nicht verfügbar, und als Verbindung bleiben nur Stifte.
• Schmale Kacheln. Eine Kachel von einer Zelle Breite ist zerbrechlich, und das Werkzeug warnt davor.

Wie unterscheidet sich das von anderen Gridfinity-Generatoren?

• Die Originaldateien von Zack Freedman und fertige Modelle auf Printables sind die bessere Wahl, wenn Sie die bewährte Standard-Grundplatte oder einen beliebten Behälter wollen.
• Andere Browser-Generatoren, zum Beispiel das Gridfinity Layout Tool, geben auch STEP aus und arbeiten offline. Brauchen Sie STEP zur Weiterbearbeitung im CAD, schauen Sie dort. Hier wird jeweils ein Teil oder ein Satz Kacheln gebaut.
• CAD und Skripte (Fusion, OpenSCAD, CadQuery) liefern jeden beliebigen Behälter, kosten aber Zeit.

Dieses Werkzeug ist praktischer, wenn Sie eine bestimmte Schublade mit Maßen in Millimetern haben, den Rest schließen und die Grundplatte für Ihr eigenes Druckbett teilen müssen. Für Boxen mit Deckel ohne Raster gibt es den Box-Generator, für die Wandaufbewahrung die SKÅDIS-Platte. Wenn Sie eine Grundplatte gedruckt haben und wissen wollen, was sie gekostet hat, nutzen Sie den Kostenrechner.
