Lithophanie erstellen: Foto als STL, kostenlos online

Eine Lithophanie ist eine Platte, deren Dicke der Helligkeit eines Fotos folgt: Dünne Stellen lassen Licht durch, dicke Stellen blockieren es, und das Bild erscheint, sobald man die Platte von hinten beleuchtet. Der Lithophanie-Generator macht aus einem JPG-, PNG- oder WebP-Foto direkt in Ihrem Browser eine STL- oder 3MF-Datei, kostenlos. Einstellen und die Vorschau mit Hintergrundbeleuchtung funktionieren ohne Anmeldung; zum Herunterladen der Datei brauchen Sie eine kostenlose Anmeldung per E-Mail.

Ich habe diesen Editor gebaut, damit niemand nach Slicer-Plugins suchen oder die Dicke raten muss. Im Folgenden: was sich einstellen lässt, welche Werte sinnvoll sind und wie man druckt, damit das Bild nicht matschig wird.

Wie wandle ich ein Foto online in eine Lithophanie um?

1. Öffnen Sie den Generator. Solange kein Foto geladen ist, zeigt die Vorschau einen weichen Platzhalter, sodass Sie die Formen sofort ausprobieren können.
2. Laden Sie Ihr Foto hoch. Kontrastreiche Aufnahmen funktionieren am besten: Porträts in Nahaufnahme, Silhouetten, Gegenstände vor einfarbigem Hintergrund.

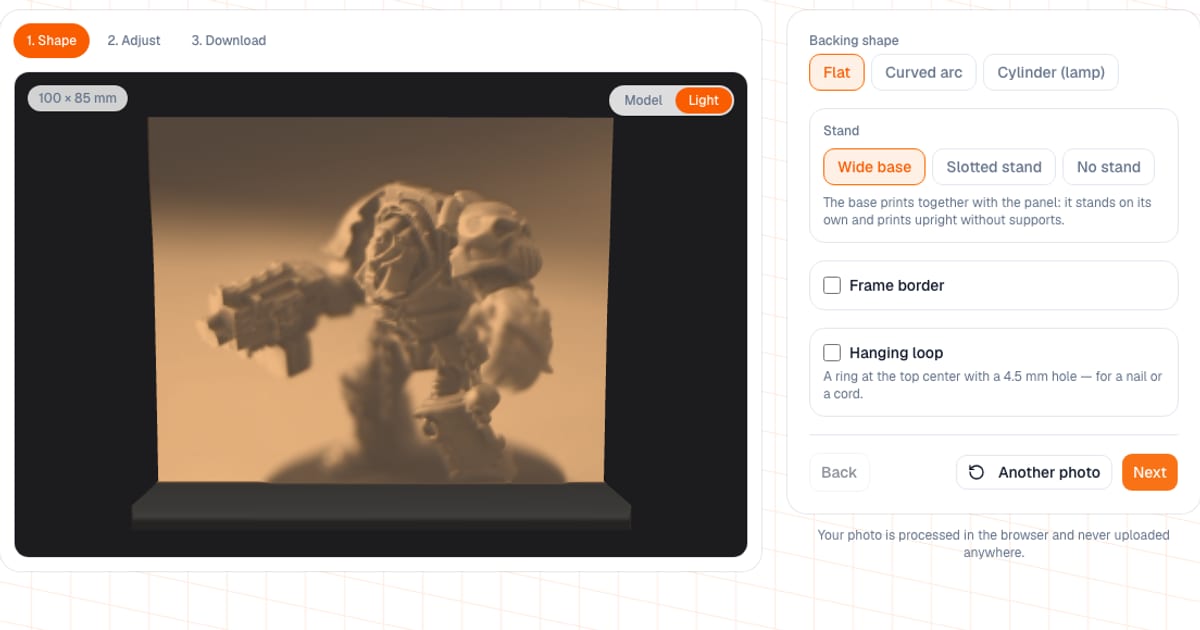

3. Schritt „Form“: flache Platte, Bogen oder Zylinder, dazu Ständer, Rahmen und Aufhängeöse.
4. Schritt „Anpassen“: drehen, zuschneiden, spiegeln, automatische Tonwertkorrektur, Größe, Dicke, Helligkeit, Kontrast, Gamma. Schalten Sie die „Hintergrundbeleuchtung“ ein, um zu sehen, wie die Lithophanie von hinten beleuchtet aussieht.
5. Schritt „Herunterladen“: STL oder 3MF, Abmessungen, Anzahl der Dreiecke und Filamentgewicht.

Was lässt sich einstellen?

Außerdem gibt es: Invertieren (standardmäßig an, sodass dunkle Stellen dicker sind; so funktioniert eine klassische Lithophanie, das ist kein Fehler), Spiegeln, 90°-Drehung, Zuschnitt auf 1:1, 4:3, 3:4, 16:9 oder das ganze Foto, automatische Tonwertkorrektur (spreizt die Tonwerte des Fotos über die gesamte Dicke) und Glättung gegen Rauschen und JPEG-Artefakte. Transparente Bereiche in PNG-Dateien gelten als weiß, also als dünn. Das Modell ist auf jeder Achse auf 300 mm begrenzt und wird verkleinert, wenn es größer wäre.

Wie dick sollte eine Lithophanie sein?

Beginnen Sie mit 0,8 mm Minimum und 3 mm Maximum. Der Kontrast des Bildes entsteht aus dem Unterschied zwischen beiden Werten; deshalb lässt der Generator keinen geringeren Abstand als 0,4 mm zu, sonst wäre im Gegenlicht nichts mehr zu erkennen.

• Minimum unter 0,8 mm. Helle Stellen sind nur 1 bis 3 Schichten dick, zeigen Löcher im Licht, und die Platte wird zerbrechlich. Der Generator warnt Sie.
• Maximum über 3,5 mm. Dunkle Stellen lassen kaum Licht durch, und das Bild wird düster. Auch hier gibt es eine Warnung.
• Beleuchtung mit LED-Panel oder Fenster. Halten Sie das Maximum bei 2 bis 2,5 mm oder darunter, sonst werden die hellen Stellen trüb.

Platte, Bogen oder Zylinder: welche Form?

Wenn Sie Ständer und Rahmen ausschalten, steht eine flache Platte auf einer Kante, die so dick ist wie die maximale Reliefdicke. Sie kann beim Drucken wackeln, und das fertige Stück steht nicht sicher. Auch davor warnt der Generator.

Wie drucke ich eine Lithophanie?

• Filament: weißes oder naturfarbenes PLA, weißes PETG geht ebenfalls. Farbiges Filament färbt das Licht ein und schluckt es.
• Füllung: 100 %.
• Schichthöhe: 0,1–0,15 mm, und langsamer als üblich: Details sind wichtiger als Zeit.
• Ausrichtung: Eine flache Platte stehend auf der Kante drucken.
• Netz und Düse: In der Stufe „Standard“ beträgt der Netzabstand 0,5 mm, was eine 0,4-mm-Düse drucken kann. Ein Abstand unter 0,3 mm liegt jenseits dessen, was die Düse auflöst, und macht die Datei nur größer.
• Hintergrundbeleuchtung: gleichmäßiges Licht von hinten. Nehmen Sie LED-Panels, -Streifen oder -Lampen: PLA wird bei etwa 55 bis 60 °C weich, und eine Glühbirne kann es verformen.

Die Vorschau „Licht“ berechnet die Helligkeit jedes Punktes aus der Kunststoffdicke (Lambert-Beer-Gesetz) und lässt Sie weißes PLA, Natur-PLA, weißes PETG oder weißes Resin sowie warmes, neutrales oder kaltes Licht (etwa 3000, 4000 und 6500 K) wählen. Das ist eine Schätzung: Die Koeffizienten wurden an Fotos von 0,8/3,0-mm-Lithophanien abgestimmt, und das tatsächliche Ergebnis hängt von Ihrem Filament und Ihrer Lampe ab.

Wie viel Filament braucht eine Lithophanie?

Der Generator zeigt das Gewicht als Volumen × 1,24 g/cm³ (Dichte von PLA). Zur groben Kontrolle: Eine Platte von 100 × 100 mm mit einer mittleren Dicke von etwa 2 mm (ein Foto mittlerer Helligkeit) hat rund 20 cm³, und der breite Fuß mit 35 mm Tiefe und 5 mm Höhe kommt mit etwa 17 cm³ dazu. Das sind etwa 45 g PLA, bei 20 €/kg also rund 0,90 € (Beispielpreis). Die genaue Zahl sehen Sie im Schritt „Herunterladen“; die Schaltfläche „Kosten schätzen“ öffnet den Rechner mit diesem Gewicht.

Häufige Fehler

• Zu wenige Pixel im Foto. Die Breite des Fotos in Pixeln sollte mindestens der Zahl der Netzknoten in der Breite entsprechen: Breite in mm mal 1, 2, 3 oder 4 (Schnell, Standard, Detailliert, Maximal). Eine 150-mm-Platte in der Stufe „Standard“ braucht mindestens 300 Pixel Breite, sonst wird das Bild gestreckt und unscharf.
• Maximale Netzqualität ohne Grund. Der Abstand von 0,25 mm ist feiner, als eine 0,4-mm-Düse drucken kann. „Standard“ oder „Detailliert“ genügt. Bei großen Platten ist die Knotenzahl auf 160.000 begrenzt (etwa 32 MB als STL), und der Abstand wächst von selbst.
• Ein flaues Foto. Schalten Sie die automatische Tonwertkorrektur ein oder erhöhen Sie den Kontrast.
• Ein verzerrtes Bild. Wenn Sie „Bildproportionen beibehalten“ abwählen und eine andere Höhe eingeben, wird das Foto verzerrt. Wählen Sie zuerst den Zuschnitt. Ein Abzug im Format 10 × 15 cm entspricht etwa 100 × 150 mm.
• Flach auf dem Druckbett gedruckt. Dann verschmieren die Schichten das Relief.

Wie schneidet der Generator im Vergleich zu anderen Lithophanie-Erstellern ab?

Online-Werkzeuge wie ItsLitho können Lithophanien erzeugen, Slicer haben Modi dafür (in Cura lässt sich ein Bild als Lithophanie öffnen), und farbige Lithophanien (CMYK, HueForge) entstehen im MakerLab von Bambu Lab und in HueForge selbst.

• Wann unser Generator bequemer ist: Sie wollen schnell eine einfarbige Lithophanie mit Ständer, Rahmen oder Öse, einen Bogen oder Zylinder und eine Vorschau mit Hintergrundbeleuchtung samt Wahl von Filament und Licht. Das Foto bleibt in Ihrem Browser.
• Wann etwas anderes besser ist: Sie wollen eine farbige Lithophanie mit mehreren Filamenten, eine Nachtlichtbox mit Gehäuse für eine Lampe, die Stapelverarbeitung von Dutzenden Fotos oder volle manuelle Kontrolle in Blender oder CAD.

Für einen Lampenschirm mit richtiger Fassung für das Leuchtmittel gibt es den Lampenschirm-Designer. Vor dem Druck können Sie die STL im Modell-Viewer öffnen, und zur Materialwahl siehe PLA, PETG, ABS, ASA: welches Filament für welchen Auftrag.
