Boîte avec couvercle imprimée en 3D : générateur STL gratuit

Un générateur de boîtes construit une boîte avec couvercle à votre taille en millimètres et vous livre un STL ou un 3MF prêt à imprimer. Le générateur de boîtes est gratuit et fonctionne dans votre navigateur : le réglage et l'aperçu ne demandent pas d'inscription, et le téléchargement d'un fichier demande une connexion gratuite avec une adresse e-mail. La boîte et le couvercle se téléchargent en fichiers séparés, déjà disposés pour s'imprimer sans supports.

Beaucoup de gens ont le même besoin : une boîte pour un objet précis, comme des cartes mémoire, des embouts, des accus ou des petites pièces d'atelier. Trouver un modèle tout fait prend souvent plus de temps que d'en construire un soi-même. Le modèle est construit dans votre navigateur et n'en sort jamais.

Que peut-on régler dans le générateur de boîtes ?

• Taille. Largeur et profondeur 20-280 mm, hauteur 10-200 mm. Par défaut 100 x 80 x 40 mm.
• Parois et fond. Paroi 0,8-6 mm (2 par défaut), fond 0,8-8 mm (2 par défaut), rayon des angles à partir de 0 mm. La paroi peut être lisse ou nervurée : nervures d'environ 0,6 mm de haut avec un pas de 6 mm.
• Couvercle. Aucun, ou l'un des trois types : manchon, à clipser, coulissant. Voir le tableau ci-dessous.
• Cloisons. Jusqu'à 15 dans la largeur et jusqu'à 15 dans la profondeur. Elles divisent l'espace en compartiments égaux : N cloisons par axe donnent N + 1 compartiments. Une cloison fait 80 % de l'épaisseur de la paroi, entre 0,8 et 2 mm, et un compartiment n'est jamais plus étroit que 1,5 mm.
• Encoche pour le doigt. Une découpe dans la paroi avant de la boîte, dans la jupe du couvercle à manchon, ou un creux pour le pouce sur le couvercle coulissant.
• Texte du couvercle. Cinq polices (Arial, Georgia, Courier New, Impact, Verdana), profondeur ou hauteur 0,4-2 mm, le cyrillique fonctionne.
• Deux couleurs. Le bouton 3MF 2 couleurs met le texte sur une pièce séparée pour le second filament.

Quel couvercle choisir : manchon, à clipser ou coulissant ?

Le couvercle à clipser est conçu pour environ 0,35 mm d'interférence : le rebord fléchit et se verrouille dans la rainure. Sur le couvercle coulissant, le rayon des angles est plafonné (l'outil indique le maximum), sinon la rainure buterait sur l'arrondi.

Comment obtenir le fichier en six étapes ?

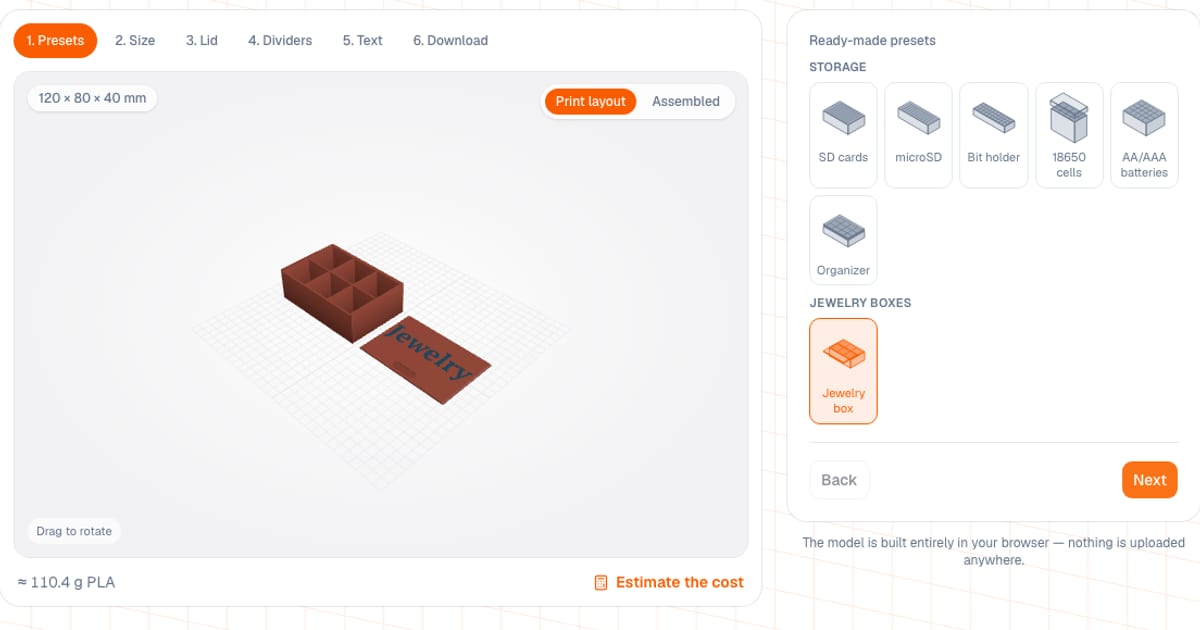

1. Ouvrez le générateur de boîtes et choisissez un préréglage ou passez directement à la taille.
2. Réglez largeur, profondeur, hauteur, paroi, fond et rayon des angles.
3. Choisissez le couvercle et le jeu, et activez l'encoche pour le doigt si vous le souhaitez.
4. Ajoutez des cloisons dans la largeur et dans la profondeur.
5. Si besoin, saisissez le texte du couvercle : style, police, profondeur.
6. À l'étape « Téléchargement », basculez l'aperçu entre Disposition d'impression et Assemblé, puis téléchargez la boîte et le couvercle en STL ou 3MF.

Sous l'aperçu, vous voyez une masse estimée (PLA, 15 % de remplissage) et un bouton Estimer le coût qui ouvre le calculateur de coût d'impression avec la masse déjà renseignée. La masse est approximative ; votre slicer donne la valeur exacte. Avec du PLA à environ 20 € le kg, la boîte par défaut de 100 x 80 x 40 mm avec couvercle à manchon (environ 85 g selon l'estimation de l'outil) représente à peu près 1,70 € de filament (exemple).

Quelles tailles ont les boîtes toutes prêtes ?

Chaque préréglage s'ouvre depuis un lien et peut ensuite être modifié comme n'importe quelle boîte. La masse est l'estimation de l'outil (PLA, 15 % de remplissage).

Les logements sont dimensionnés d'après des objets réels : une carte SD fait 32 x 24 x 2,1 mm, un embout de 1/4 de pouce fait 7,3 mm entre angles, un accu 18650 fait 18,5 x 65 mm, une pile AA fait 14,5 x 50,5 mm. Les piles AAA tiennent dans les mêmes logements.

Comment imprimer une boîte pour que le couvercle s'ajuste ?

• Profil. Couches de 0,2 mm, 3-4 périmètres, 15-20 % de remplissage pour que la boîte tienne sa forme sous charge. Une paroi multiple de la largeur de ligne (1,2, 1,6, 2,0 mm avec une buse de 0,4 mm) s'imprime plus proprement qu'une épaisseur quelconque.
• Matière. Le PLA convient pour les boîtes et les couvercles à manchon. Pour les couvercles à clipser et coulissants, le PETG est plus indulgent : il fléchit davantage et se fatigue moins, alors que le PLA sur un clip peut se fissurer avec le temps.
• Tester le jeu. Avec une nouvelle imprimante ou un nouveau filament, imprimez d'abord une petite boîte avec le même type de couvercle et ajustez le jeu. Il dépend de l'imprimante et du plastique : il n'existe pas de valeur universelle.
• Deux couleurs. Avec un AMS, le fichier 3MF 2 couleurs s'imprime tel quel. Sans AMS, ajoutez un changement de filament dans le slicer à la hauteur indiquée par l'outil. Dans ce fichier, les pièces sont côte à côte, comme dans l'aperçu Disposition d'impression ; si elles ne tiennent pas sur votre plateau, réarrangez-les dans le slicer.
• Taille du plateau. Le modèle n'est pas adapté à votre plateau. Sur une imprimante de 220 x 220 mm, gardez la boîte plus petite que cela.

Pourquoi le couvercle ne s'ajuste pas, et autres erreurs courantes

• Couvercle trop serré. La patte d'éléphant de la première couche réduit le logement. Ajoutez 0,05-0,1 mm de jeu ou calibrez l'imprimante.
• Paroi trop fine. À 0,8 mm, ce sont deux passes d'une buse de 0,4 mm et la boîte est souple. Pour des boîtes qu'on transporte, prévoyez 1,6-2 mm.
• Cloisons qui s'arrêtent avant le bord. Avec un couvercle à clipser ou coulissant, elles s'arrêtent sous le haut pour ne pas heurter le rebord ou la rainure. C'est voulu.
• Texte en relief sur un couvercle à manchon. Il n'est pas proposé : le texte en relief n'existe que sur le couvercle coulissant, les autres couvercles s'impriment face vers le bas.
• Attendre des boîtes en carton. Ces boîtes sont rectangulaires, les cloisons sont droites et régulièrement espacées, et il n'y a pas de charnières.

Ce générateur peut-il faire des boîtes découpées au laser ou en carton ?

Non. C'est un générateur pour l'impression 3D : la sortie est du STL et du 3MF, pas du DXF, du SVG ou un plan de découpe. Pour la découpe laser, regardez Boxes.py et MakerCase ; pour l'emballage en carton, les services de plans de découpe. Je ne cherche pas à les remplacer.

En quoi est-ce différent des modèles tout faits et de la CAO ?

• Les modèles tout faits sur Printables, MakerWorld ou Thingiverse sont préférables quand il vous faut un objet précis et connu dont la taille correspond. On ne peut pas y mettre sa propre taille sans modifier le modèle.
• OpenSCAD, Fusion ou Tinkercad offrent plus de liberté : charnières, compartiments inégaux, formes inhabituelles. Mais cela demande du savoir-faire et du temps. Ici, tout est plus simple et plus limité : trois types de couvercle, une forme rectangulaire, des compartiments égaux.
• Gridfinity a son propre outil ; ce n'est plus un mode du générateur de boîtes.

Si vous avez besoin de bacs modulaires qui s'adaptent à un tiroir, ouvrez le générateur Gridfinity : il calcule la grille à partir de la taille de votre tiroir. Pour le rangement mural, il y a le panneau SKÅDIS. Vous pouvez étiqueter une boîte avec le générateur de plaques de nom ou le générateur de porte-clés. Si un fichier ne s'imprime pas comme prévu, voyez comment savoir si votre STL est défectueux.
