Генератор Gridfinity онлайн: сетка под размеры вашего ящика

Генератор Gridfinity считает, сколько клеток по 42 мм поместится в ваш ящик, и строит основание так, чтобы остаток не пропадал. В инструменте вы вводите размеры ящика или полки в миллиметрах, а на выходе получаете STL или 3MF: основание, ячейки, крышки и заглушки. Инструмент бесплатный, расчёт идёт в браузере: настройка и превью работают без регистрации, скачивание — после бесплатного входа по почте.

Раньше Gridfinity был режимом в генераторе коробок, теперь это отдельный инструмент. Главная задача здесь не сама ячейка, а посадка: ящик редко кратен 42 мм, а основание шире стола принтера приходится резать. Этим инструмент и занимается.

Какие размеры у Gridfinity в этом генераторе

Размеры взяты из открытой спецификации Zack Freedman. Одно отступление: верх ножки уже на 0,05 мм, а проём основания 41,8 мм, иначе контуры совпали бы и сетка не замкнулась.

• Шаг сетки 42 мм; ячейка 1 × 1 получается 41,5 мм с зазором.
• Высота кратна 7 мм («u»); губа для штабелирования добавляет ещё 4,4 мм.
• Магниты 6 × 2 мм (отверстие 6,5 × 2,4 мм) и винты M3.

Пример: ячейка 2 × 2 высотой 6u выходит 83,5 × 83,5 × 46,4 мм, оценка массы около 65 г.

Как посчитать основание под размеры ящика

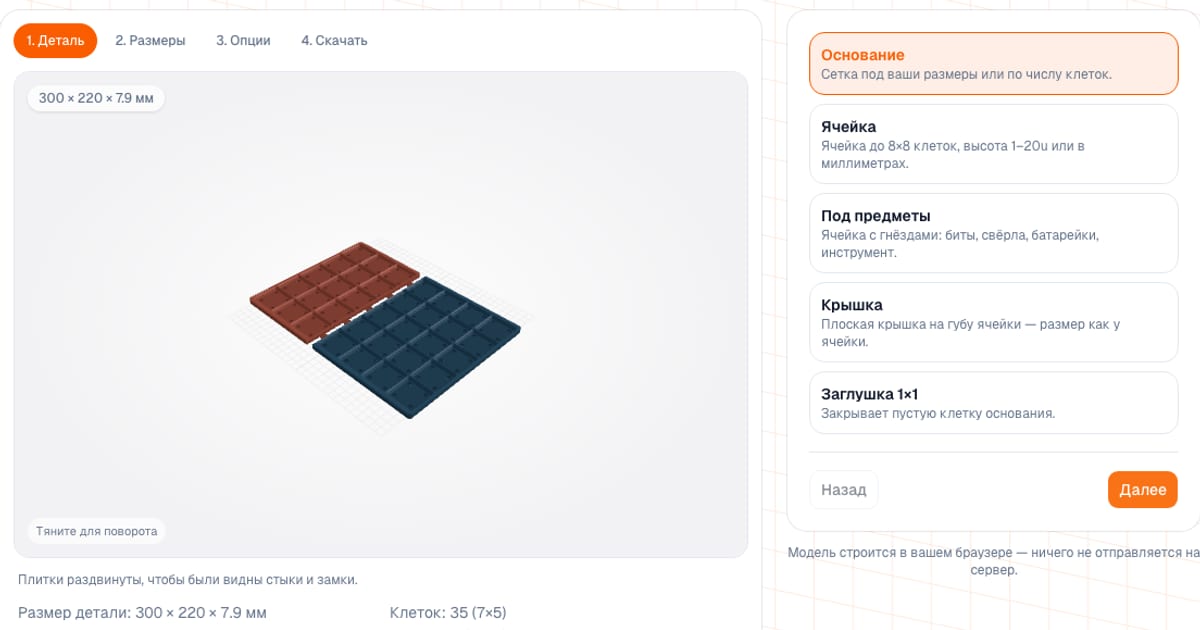

1. Откройте генератор Gridfinity, на шаге «Деталь» выберите «Основание».
2. На шаге «Размеры» выберите «Под размеры (мм)» и введите свободную ширину и глубину ящика от 40 до 700 мм.
3. Допуск по краю оставьте 0,5 мм или поменяйте (0–3 мм). Клеток по стороне: целая часть от (размер − допуск) / 42, до 16.
4. Выберите, что делать с остатком, и дно (таблицы ниже).
5. Выберите стол принтера, на шаге «Скачать» получите STL, 3MF или набор плиток.

Пример. Ящик 500 × 400 мм даёт 11 × 9 клеток и остаток 38 × 22 мм. Ящик 380 × 290 мм даёт 9 × 6 клеток; по ширине остаток 2 мм меньше порога в 3 мм, там полоса не напечатается и инструмент оставит зазор, а по глубине остаток 38 мм. Если ввести 84 мм при допуске 0,5, получится одна клетка, при допуске 0 — две.

Что делать с остатком:

Карман в заполнителе делается при полосе от 6 мм, с полями 1,5 мм и дном 1,2 мм.

Основание с дном или без дна: что выбрать

Дополнительно к дну доступны облегчение (вырезы между магнитами) и толстый пол (+2 мм), а также скругление внешних углов. Разница в пластике большая: основание 4 × 4 клетки (168 × 168 мм) весит по оценке инструмента около 111 г с дном и магнитами и около 26 г без дна. Без дна печать быстрее, но ячейки не будут опираться на сплошной пол; рамка и заполнитель при этом остаются.

Как разрезать основание под стол принтера

Основание больше стола разрежется само, только по границам клеток: ни одна клетка не режется. Столы в списке: Bambu Lab A1 mini (180 мм), A1 / P1 / X1 (256 мм), Creality Ender-3 / K1 (220 мм), Elegoo Neptune 4 Pro (225 мм), Prusa MK4 (250 × 210 мм), Voron 2.4 350, а также свой размер от 100 до 1000 мм.

При настройках по умолчанию (рамка-подгонка, с дном, ласточкин хвост) получаются такие числа плиток:

Замки между плитками:

• Ласточкин хвост. Выступ снизу одной плитки входит в гнездо соседней: держит и вдоль, и поперёк, лишних деталей нет. Нужно дно.
• Штифты. Отверстия в торцах, штифты Ø1,75 × 12 мм печатаются отдельно или режутся из филамента 1,75 мм. Это единственный вариант без дна.
• Магниты. Карманы под магниты (по умолчанию 6 × 2 мм), открытые снизу; вклеиваются парами. Нужно дно.

Зазор замка по умолчанию 0,15 мм на сторону (0,05–0,5 мм): не входит — увеличьте, болтается — уменьшите. Плитки нумеруются (A1, A2, B1…): номер гравируется снизу, где есть место, и всегда стоит в имени файла. Выгрузка: 3MF со всеми плитками на столе (каждая отдельной деталью), ZIP с STL каждой плитки, штифтами и схемой, а также схема сборки в PNG.

Какие ячейки можно сделать

К ячейке есть крышка, а для пустой клетки основания — заглушка 1 × 1.

Деталь «Под предметы» даёт ячейку с гнёздами:

Гнёзда встают сеткой, а размер ячейки подбирается под набор: самая маленькая, куда он помещается, до 8 × 8. Если набор не влезает или предметы торчат выше края, инструмент предупредит.

Как напечатать Gridfinity

• Сопло и слой. Сопло 0,4 мм, слой 0,2 мм. Стенка 1,2 мм — это три периметра.
• Основание. Печатайте проёмами вверх. Отверстия под магниты перекрываются мостом, поддержки не нужны.
• Первый слой. Он решает всё: основание должно лежать ровно, иначе ячейки будут качаться.
• Ячейки под предметы. Заполнение 10–15 %, вставка — просто тело ячейки. Сначала напечатайте маленькую ячейку 1 × 1 с парой гнёзд и проверьте посадку: допуск зависит от принтера и пластика.
• Плитки. Напечатайте две плитки и проверьте замок, потом остальные. Магниты вклейте сначала в одну плитку, к ним приложите магниты для соседней, полярность совпадёт сама.
• Не масштабируйте модель в слайсере: шаг 42 мм и зазоры замков перестанут сходиться.

Частые ошибки

• Забыли про допуск. Ящик 84 мм при допуске 0,5 даст одну клетку, а не две.
• Остаток меньше 3 мм. Полоса такой ширины не печатается, инструмент оставит зазор по этой оси.
• Не тот стол. По умолчанию выбран стол 256 × 256 мм: на 180 мм это даст основание, которое не поместится.
• Магниты без дна. В режиме «Без дна» недоступны магниты, винты и облегчение, а у замков остаются только штифты.
• Узкие плитки. Плитка шириной в одну клетку хрупкая, инструмент предупреждает об этом.

Чем это отличается от других генераторов Gridfinity

• Оригинальные файлы Zack Freedman и готовые модели на Printables стоит брать, если нужно проверенное стандартное основание или популярная ячейка.
• Другие браузерные генераторы, например Gridfinity Layout Tool, отдают в том числе STEP и работают офлайн. Если нужен STEP для доработки в CAD, смотрите их. Здесь за один раз строится одна деталь или один комплект плиток.
• CAD и скрипты (Fusion, OpenSCAD, CadQuery) дадут любую нестандартную ячейку, но требуют времени.

Здесь удобнее, когда есть конкретный ящик с размерами в миллиметрах, нужно закрыть остаток и разрезать основание под свой стол. Для коробок с крышками без сетки есть генератор коробок, а для хранения на стене — панель SKÅDIS. Напечатали основание и не знаете, во сколько оно обошлось, посчитайте в калькуляторе.
