Литофания онлайн: редактор литофании из фото в STL бесплатно

Литофания — это панель, толщина которой меняется вслед за яркостью фото: тонкие места пропускают свет, толстые дают тень, и на просвет проступает картинка. Генератор литофании превращает JPG, PNG или WebP в STL или 3MF прямо в браузере и бесплатно. Настройка и превью «на просвет» работают без регистрации, а чтобы скачать файл, нужен бесплатный вход по почте.

Я сделал этот редактор, чтобы не искать плагины для слайсера и не гадать, какую толщину ставить. Ниже: что он настраивает, какие значения брать и как напечатать, чтобы картинка не вышла мыльной.

Как сделать литофанию из фото онлайн

1. Откройте генератор. Пока фото нет, в превью стоит мягкое пятно-заглушка, так что форму можно подбирать сразу.
2. Загрузите фото. Лучше всего работают контрастные снимки: портреты крупным планом, силуэты, предметы на простом фоне.
3. Шаг «Форма»: плоская панель, дуга или цилиндр, подставка, рамка, ушко для подвеса.

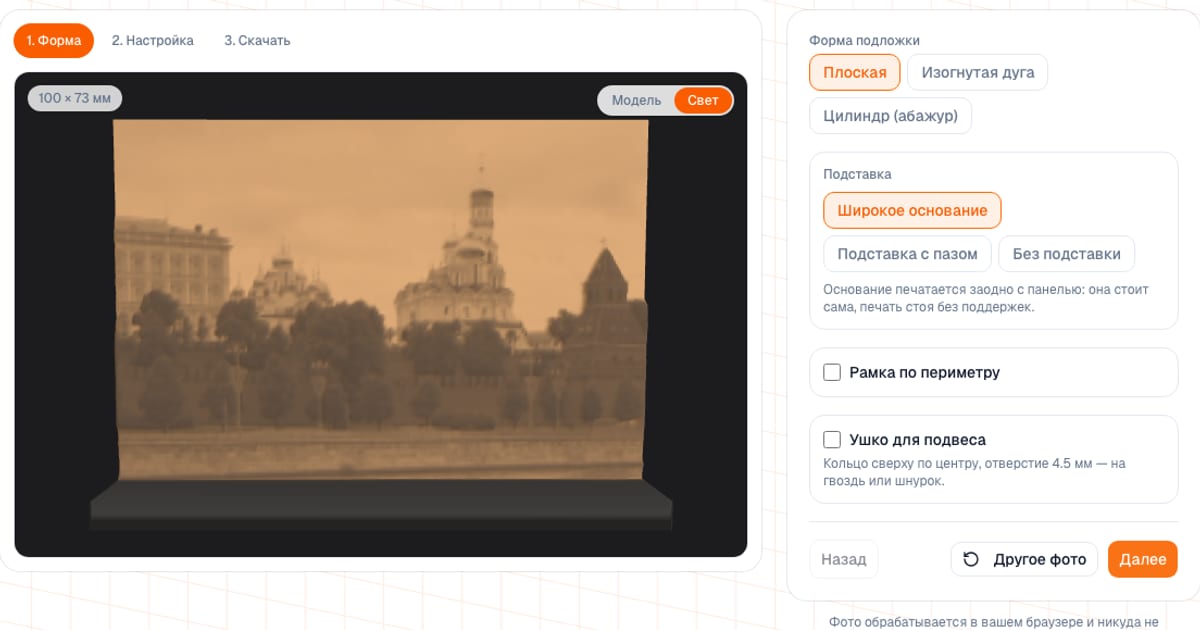

4. Шаг «Настройка»: поворот, кадр, зеркало, автоуровни, размеры, толщина, яркость, контраст, гамма. Включите «Подсветка» и посмотрите, как литофания выглядит на просвет.
5. Шаг «Скачать»: STL или 3MF, габариты, число треугольников и вес пластика.

Что можно настроить

Остальное: инверсия (включена по умолчанию, тёмные места толще, это не баг, а классическая литофания), зеркало, поворот на 90°, кадр 1:1, 4:3, 3:4, 16:9 или целиком, автоуровни (растягивают тона фото на всю толщину), сглаживание шума и JPEG-артефактов. Прозрачные места PNG считаются белыми, то есть тонкими. Габарит модели не больше 300 мм по любой оси: если больше, она масштабируется вниз.

Какой толщины делать литофанию

Начните с минимума 0,8 мм и максимума 3 мм. Контраст картинки задаёт разница между ними, поэтому генератор не даёт сблизить их меньше чем на 0,4 мм: иначе на просвет ничего не будет видно.

• Минимум меньше 0,8 мм. Светлые места выйдут в 1–3 слоя, на свету будут дыры, панель станет хрупкой. Генератор предупреждает.
• Максимум больше 3,5 мм. Тёмные места почти не пропустят свет, картинка станет мрачной. Тоже предупреждение.
• Подсветка светодиодной панелью или окном. Держите максимум не выше 2–2,5 мм, иначе яркие участки потемнеют.

Плоская, дуга или цилиндр: какую форму выбрать

Если выключить и подставку, и рамку, плоская панель окажется на ребре толщиной в максимальную толщину рельефа: при печати она может качнуться, а готовую её не поставить. Генератор предупредит и об этом.

Как напечатать литофанию

• Пластик: белый или натуральный PLA, можно белый PETG. Цветной окрашивает и гасит свет.
• Заполнение: 100%.
• Слой: 0,1–0,15 мм, скорость ниже обычной: детали важнее времени.
• Ориентация: плоскую панель печатайте стоя, на ребре.
• Сетка и сопло: шаг сетки на «Стандарте» 0,5 мм, сопло 0,4 мм его пропечатывает. Шаг мельче 0,3 мм сопло уже не повторит, а файл станет тяжелее.
• Подсветка: ровный свет сзади. Берите светодиодные панели, ленты или лампы: PLA размягчается около 55–60 °C, лампа накаливания его деформирует.

Режим «Свет» в превью считает яркость каждой точки по толщине пластика (закон Бера–Ламберта) и позволяет выбрать белый PLA, натуральный PLA, белый PETG или белую смолу и тёплый, нейтральный или холодный свет (примерно 3000, 4000 и 6500 K). Это оценка: коэффициенты подобраны по фото литофаний 0,8/3,0 мм, а реальный результат зависит от вашего пластика и лампы.

Сколько пластика уходит

Генератор показывает вес по формуле «объём × 1,24 г/см³» (плотность PLA). Для прикидки: панель 100 × 100 мм при средней толщине около 2 мм (фото средней яркости) занимает порядка 20 см³, а широкое основание глубиной 35 мм и высотой 5 мм добавляет ещё около 17 см³. Всего примерно 45 г PLA. При цене катушки 1 500 ₽/кг это около 70 ₽ материала. Точное число смотрите на шаге «Скачать», а кнопка «Посчитать стоимость» откроет калькулятор с этой массой.

Частые ошибки

• Мало пикселей в фото. Ширина фото в пикселях должна быть не меньше числа узлов сетки: ширина в мм умножить на 1, 2, 3 или 4 (быстро, стандарт, детально, максимум). Для 150 мм на «Стандарте» нужно хотя бы 300 пикселей по ширине, иначе картинка растянется.
• Режим «Максимум» без нужды. Его шаг 0,25 мм мельче, чем пропечатает сопло 0,4 мм. «Стандарта» или «Детально» хватает. На больших панелях число узлов ограничено 160 000 (около 32 МБ в STL), шаг растёт сам.
• Тусклое фото. Включите автоуровни или поднимите контраст.
• Растянутая картинка. Если снять «Сохранять пропорции» и задать другую высоту, фото растянется. Лучше выберите кадр заранее.
• Печать лёжа. Слои при этом смазывают рельеф.

Чем это отличается от других генераторов

Литофании умеют делать онлайн-сервисы вроде ItsLitho, плагины и режимы в слайсерах (в Cura картинку можно открыть как литофанию), а цветные литофании (CMYK, HueForge) делают в MakerLab от Bambu и в самом HueForge.

• Когда удобнее наш: нужна быстрая однотонная литофания с подставкой, рамкой или ушком, дуга или цилиндр, превью на просвет с выбором пластика и света. Фото остаётся в браузере.
• Когда лучше другое: нужны цветная литофания на нескольких пластиках, ночник-коробка с корпусом под лампу, пакетная обработка десятков фото или полный ручной контроль в Blender и CAD.

Если хотите абажур с настоящим каркасом под патрон, смотрите конструктор абажуров. Перед печатью STL можно открыть в просмотрщике моделей, а про выбор материала подробнее в статье PLA, PETG, ABS и ASA: как выбрать пластик.
