Проверка нависаний STL онлайн: нужны ли поддержки при печати

Чтобы понять, нужны ли модели поддержки, загрузите STL, 3MF, OBJ или GLB в проверку нависаний: красным подсветятся грани, которые нависают круче выбранного угла (по умолчанию 45° от вертикали), а процент рядом покажет, какая доля поверхности попала под подозрение. Всё считается в браузере за секунды, без слайсера и регистрации, файл до 80 МБ никуда не отправляется.

Результат это быстрая оценка по углу граней, а не приговор: окончательное решение о поддержках принимается по предпросмотру слоёв в слайсере. Но для первого взгляда, особенно на чужую модель, этого хватает.

Что такое поддержки в 3D-печати и когда они нужны

FDM-принтер выдавливает пластик слоями, и каждый слой опирается на предыдущий. Если стенка отклоняется от вертикали слабо, новый слой лежит на большей части старого и держится. Чем сильнее наклон и чем ближе поверхность к горизонтальному «потолку», тем меньше опоры снизу, и в какой-то момент нить провисает. Для таких мест слайсер печатает поддержки: временные опоры, которые потом отламывают.

Практический ориентир: до 45° от вертикали большинство принтеров с нормальным обдувом печатает без опор. Около 60° нижняя поверхность уже заметно шероховатая, а при 70° и больше без поддержек обычно не обойтись. Это не законы физики, а типичные значения: многое зависит от материала, температуры, обдува и скорости.

Как проверить нависания: четыре шага

1. Откройте проверку нависаний и перетащите модель (STL, 3MF, OBJ или GLB, до 80 МБ).

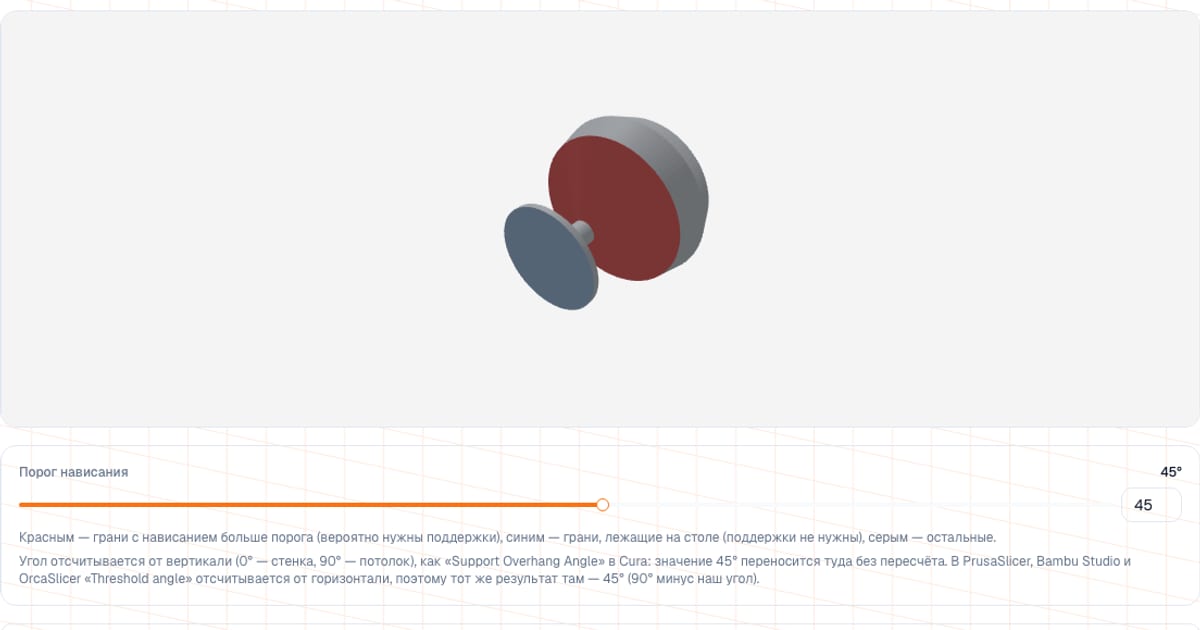

2. Покрутите модель. Красным помечены грани с нависанием больше порога, синим грани, лежащие на столе (поддержки им не нужны), серым все остальные.
3. Двигайте ползунок «Порог нависания» (или введите число): диапазон от 5° до 80°, по умолчанию 45°. Подсветка и процент пересчитываются сразу.
4. Посмотрите строку «Доля поверхности с нависанием»: это доля площади всех граней модели в процентах с одним знаком после запятой. Грани, лежащие на столе, сюда не входят: их доля показана отдельной строкой «Лежит на столе».

Как читать угол: от вертикали, а не от горизонтали

Угол отсчитывается от вертикали: 0° это вертикальная стенка (не нависает), 90° это горизонтальный потолок. Грани, смотрящие вверх или строго вбок, считаются безопасными.

Будьте внимательны с настройками слайсера: у них разные системы отсчёта. В Cura «Support Overhang Angle» отсчитывается от вертикали (0° поддерживает всё, 90° ничего), как здесь, поэтому число переносится без пересчёта. В PrusaSlicer, Bambu Studio и OrcaSlicer порог «Threshold angle» отсчитывается от горизонтали (в PrusaSlicer подсказка у параметра говорит «90° = вертикальная стенка»), а поддержки строятся под гранями, наклон которых от горизонтали меньше порога. Поэтому порог там равен 90° минус наш: наши 30° это 60° в PrusaSlicer, Bambu Studio или OrcaSlicer, а 45° совпадают. Под ползунком инструмент сам показывает пересчитанные значения для выбранного порога.

Какой порог выставить

Для PLA и PETG разумно начать с 45°. Если деталь ответственная, а поверхность должна быть чистой, снизьте порог до 35–40°: подсветится больше сомнительных мест, и вы решите, повернуть модель или добавить опоры. Если принтер с мощным обдувом и модель простая, можно поднять порог до 50–55° и посмотреть, что останется красным.

Что инструмент не учитывает

• Стол. Столом считается самая низкая точка модели (в положении, в котором модель сохранена). Нижние грани на этом уровне не красные и в процент не входят: они синие. Но если модель в файле парит над столом, а опора под ней не нарисована, это инструмент не заметит.
• Ориентация. Модель анализируется в том положении, в каком она сохранена в файле (вверх по оси Z). Инструмент её не поворачивает. Чтобы проверить другую ориентацию, поверните модель в слайсере или редакторе, сохраните STL и загрузите снова.
• Мосты. Горизонтальный пролёт между двумя опорами тоже будет красным, но короткие мосты (порядка нескольких миллиметров) при хорошем обдуве часто печатаются без опор. Инструмент длину пролёта не оценивает.
• Слои и настройки. Слайсер видит модель послойно, учитывает высоту слоя, обдув и ваши настройки. Здесь только угол граней.

Как напечатать модель с нависаниями

После снятия поддержек поверхность обычно шлифуют и зачищают, как описано в разборе постобработки FDM-изделий. Поддержки стоят денег: пластик и время печати. Когда модель уже нарезана, загрузите G-code в анализатор и сравните расход с поддержками и без них.

Частые ошибки

• Считать красное обязательным приказом. Красный цвет значит «стоит присмотреться», а не «ставь поддержки везде». Проверьте предпросмотр слоёв.
• Не пересчитать угол слайсера. Порог 55° в PrusaSlicer и 55° в этом инструменте это разные вещи, см. выше.
• Игнорировать обдув. Одна и та же модель печатается без опор на принтере с хорошим обдувом и требует их на слабом, а перегретый пластик провисает раньше.
• Не обращать внимания на большую красную долю выше основания. Если красного много, потратьте пять минут и поверните деталь, поддержки обойдутся дороже.
• Забыть про качество сетки. Нависания не причина, если слайсер ругается на дыры: тогда читайте про поломки STL.

Когда лучше взять слайсер

Для быстрой проверки этот инструмент удобен, но окончательное решение лучше принимать в слайсере:

• В PrusaSlicer при рисовании поддержек есть ползунок подсветки нависаний по углу, и там же можно вручную добавить или запретить опоры на нужных участках.
• В Cura в настройках можно включить подсветку нависающих областей красным.
• Любой слайсер после нарезки показывает слои и сами поддержки, а это самая точная картина.

Наш инструмент выигрывает тем, что открывается мгновенно, ничего не требует ставить и работает на любом устройстве, а ещё не отправляет файл на сервер.

Что дальше

Проверили нависания и определились с ориентацией? Откройте модель в просмотрщике, проверьте габариты, а затем оцените цену печати в калькуляторе. Если слайсер ругается на сам файл, начните с проверки в инструменте Починка STL.
