QR-код на 3D-принтере: генератор QR-табличек в STL онлайн

Генератор QR-табличек превращает ссылку, пароль Wi-Fi, контакт или любой текст в 3D-модель таблички с рельефным QR-кодом и отдаёт STL или 3MF. Инструмент бесплатный и работает в браузере: настройка и превью не требуют регистрации, а чтобы скачать файл, нужен бесплатный вход по почте. Так QR-код печатается на 3D-принтере: рельефом на табличке. Перед скачиванием инструмент проверяет, что код читается.

Типичные задачи для него: табличка с Wi-Fi для гостей, меню на столе кафе, ссылка на отзывы, визитка на магните. Модель собирается прямо в браузере, введённые данные никуда не отправляются.

Что можно закодировать в QR-табличке

Спецсимволы в имени сети и пароле Wi-Fi экранируются сами. Кириллица записывается в UTF-8 и читается камерами телефонов. Строка «В коде записано» показывает, что именно попадёт в код.

Какую форму QR-таблички выбрать

Числа ниже посчитаны для кода-ссылки на 25 × 25 модулей с настройками формы по умолчанию: у плоской таблички, стойки, домика, настенной и магнита включена подпись «SCAN ME» под кодом, у брелока и подставки подписи нет. Масса — оценка инструмента (PLA, заполнение 15 %).

Детали форм:

• Стойка. Глубина основания подбирается по центру масс. Для настроек по умолчанию табличка опрокинется, только если наклонить её на 22° назад или 36° вперёд. Если запас меньше 20°, инструмент предупредит.
• Домик. Две одинаковые таблички стоят в общем основании с двумя встречными пазами, верхние кромки сходятся.
• Настенная. Паз-«ключ» рассчитан на шляпку шурупа 3,5–4 мм: табличку надевают на шуруп и сдвигают вниз. Выемки под скотч неглубокие (0,6 мм) и рассчитаны на вспененный двусторонний скотч шириной 12 мм.
• Магнит. Карманы открыты к столу, магниты вклеиваются каплей суперклея. Карман шире магнита на 0,3 мм, по умолчанию магнит 10 × 2 мм и их число подбирается автоматически.

Какого размера делать код, чтобы он читался

В QR-коде три вещи определяют читаемость: размер модуля, поле вокруг кода и контраст.

• Модуль. Не меньше 0,8 мм (два прохода сопла 0,4). Минимальный размер кода равен числу модулей, умноженному на 0,8 мм, и округляется вверх. Размер кода можно ставить от 20 до 200 мм.
• Тихая зона. Поле вокруг кода по стандарту не меньше 4 модулей. В инструменте по умолчанию включена «авто»: поле равно 4 модулям.
• Коррекция ошибок. L — 7 %, M — 15 % (по умолчанию), Q — 25 %, H — 30 %. Чем выше уровень, тем больше и мельче модулей при том же размере.

Уровень H нужен, когда в центре стоит значок или логотип: с ним инструмент всегда включает H. Отсюда практический вывод: короткая ссылка даёт крупные модули. Если ссылка длинная, сократите её своим редиректом.

Как поставить значок или логотип в центр кода

Готовые значки: Wi-Fi, Instagram, Telegram, WhatsApp, VK, YouTube, отзыв, меню, телефон, почта, сайт. Или загрузите свой PNG или SVG (до 5 МБ): он превратится в чёрно-белый силуэт по порогу яркости. Полутона, градиенты и линии тоньше 0,5 мм при печати пропадут, это видно в проверке читаемости.

Модули под значком убираются, поэтому размер значка ограничен: от 12 до 40 % стороны кода (по умолчанию 26 %), не больше 20 % площади и не больше 60 % запаса коррекции ошибок, остальное остаётся на огрехи печати. Пример: Wi-Fi-код на 37 модулей со значком Wi-Fi занимает под значком 9 × 9 модулей, это около 6 % площади кода.

Как сделать табличку с Wi-Fi

1. На шаге «Данные» выберите шаблон Wi-Fi, введите имя сети, пароль и тип защиты.
2. Включите «Показать имя сети и пароль текстом»: строки «Сеть:» и «Пароль:» встанут над кодом или под ним, со значком Wi-Fi рядом. Высота букв 3–12 мм, по умолчанию 5 мм; пароль можно не печатать.
3. Длинные значения сначала уменьшаются, но не мельче 3,5 мм, потом переносятся, об этом будет предупреждение.
4. Поставьте значок Wi-Fi в центр и проверьте читаемость.

Пароль записан в самом коде, поэтому его прочтёт любой, кто отсканирует табличку. Для гостевой сети это нормально, для основной подумайте.

Как проверяется читаемость

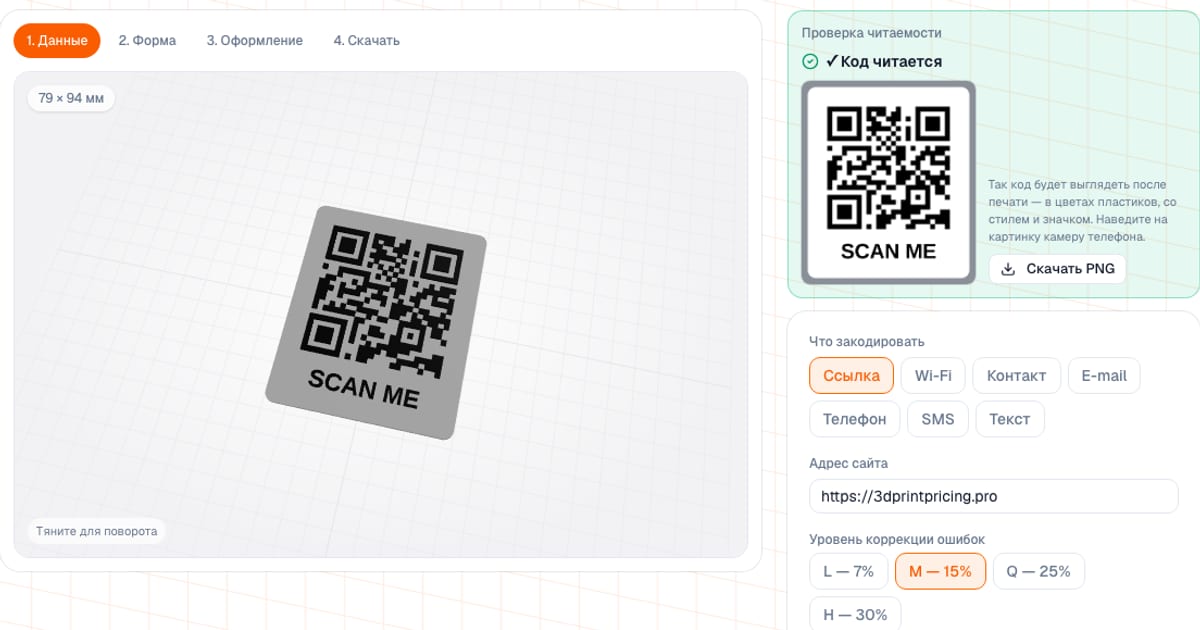

Генератор рисует вид таблички сверху в цветах ваших пластиков, со стилем и значком, и читает его тем же типом декодера, что камера телефона. Результат: «Код читается» либо причины. Среди них мелкий модуль для сопла, слабый контраст пластиков (ниже 3:1 есть риск, ниже 2:1 камера не отличит модули от фона), значок съел запас коррекции, негатив, узкая тихая зона. Рядом картинка, которую можно проверить телефоном прямо с экрана, и кнопка «Скачать PNG».

Для оформления доступны стили модулей (квадраты, скруглённые, точки, «соединённые»), стиль «глазков» в углах (квадрат, скруглённый, круг), выпуклый или вдавленный код. Любое сочетание проходит проверку, и если стиль мешает, инструмент предупредит.

Как напечатать QR-табличку

• Положение. Табличка печатается кодом вверх, поддержки не нужны: основание стойки и домика отдельной деталью, стенки паза наклонены не круче 30° от вертикали, карманы под магниты и «ключ» открыты к столу.
• Слой. 0,2 мм достаточно, рельеф без нависаний. Высота рельефа по умолчанию 1,2 мм.
• Два цвета. Рельеф и подложка разными пластиками читаются надёжнее всего. По умолчанию подложка белая, код чёрный. Высоту смены пластика для принтера без AMS показывает инструмент (у выпуклого кода это толщина подложки). С AMS берите «3MF · 2 цвета».
• Один цвет. Рельеф читается за счёт тени, нужен боковой или верхний свет. Это слабее, поэтому проверьте камерой до печати.
• Вдавленный код. Дно карманов печатается первым пластиком, верх таблички вторым. Поверхность получается ровной, удобной для подставки; без AMS хватает одной смены пластика.
• Пластик. Контрастная пара вроде чёрного и белого. Блестящие пластики дают блики, матовые читаются лучше.

Частые ошибки

• Слишком мелкий модуль. Код 20 мм под длинную ссылку даст модуль меньше 0,8 мм. Увеличьте код или сократите данные.
• Мало поля. Поле меньше 4 модулей мешает сканеру найти код. Оставьте «авто».
• Слабый контраст. Жёлтый на белом или серый на чёрном не прочитается. Берите тёмный и светлый пластик.
• Негатив. Светлые модули на тёмном читают камеры телефонов, но не все сканеры. Если можно, поменяйте цвета местами. Инверсия поднимает и рамку тихой зоны, поэтому в два цвета негатив читается.
• Слишком большой значок. Он съедает запас коррекции. Инструмент ограничивает размер, но лучше не доводить до предела.
• Статичный код. Если ссылка изменится, табличку придётся перепечатать. Закодируйте адрес, который вы контролируете, например свой короткий редирект.

Чем это отличается от обычных генераторов QR и CAD

• Обычные генераторы QR выдают PNG или SVG для бумаги и наклеек. Для 3D этот рисунок нужно выдавить в Tinkercad, Blender или Fusion и самому следить за модулем и полем.
• CAD и OpenSCAD дают полный контроль над формой, но проверки читаемости до печати там нет.
• Платные «динамические» QR с аналитикой полезны, если нужна статистика переходов: их ссылку можно закодировать здесь как обычный адрес.
• Лазерная гравировка подойдёт для металла и дерева, для пластика на принтере удобнее этот инструмент.

Для табличек с текстом смотрите генератор именных табличек, для ключей — генератор брелоков. Похожий подход к бирке с кличкой описан в статье про адресник для питомца.
