Рельеф местности для 3D-печати: модель по карте в STL бесплатно

Модель рельефа местности для 3D-печати делается так: найдите место на карте или введите координаты, выберите форму (круг, квадрат, шестиугольник) и изделие (плитка, кулон, магнит, брелок), затем скачайте STL или 3MF. Генератор «Рельеф местности» бесплатный и работает в браузере; чтобы скачать файл, нужен бесплатный вход по почте. Район на модели задаётся от 1 до 200 км по ширине.

Я сделал его, чтобы сувенир «гора на память» не требовал QGIS и Blender. Высоты и воду инструмент берёт из открытых данных, а сама модель собирается в вашем браузере: на сервер уходят только запросы карты и поиска места.

Как сделать 3D-модель рельефа по карте

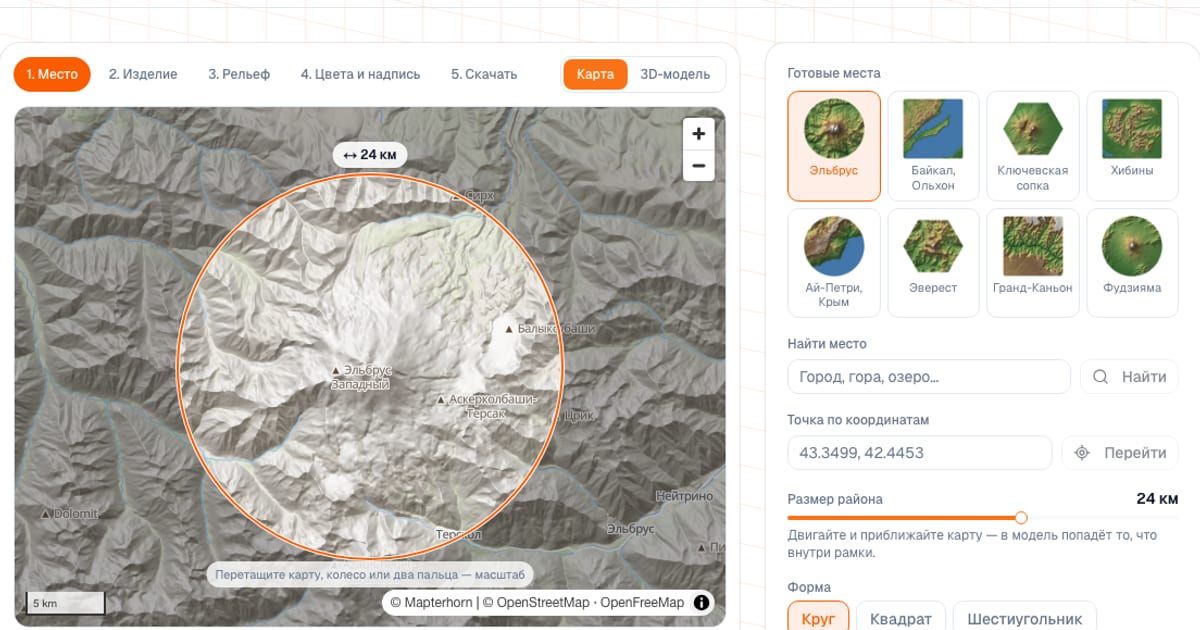

1. Место. Найдите город, гору или озеро поиском, введите координаты вида «43.35, 42.44» или нажмите одно из восьми готовых мест. Двигайте и приближайте карту: в модель попадёт то, что внутри рамки.
2. Изделие. Форма (круг, квадрат, шестиугольник) и что печатаем: плитка-подставка, кулон с ушком, магнит с гнездом под магнит или брелок.
3. Рельеф. Усиление высот, сглаживание, детализация, вода.
4. Цвета и надпись. Один пластик, два цвета (суша и вода) или четыре по высоте; название места и координаты.
5. Скачать. STL, 3MF или 3MF с раскладкой по цветам; габариты, масса в PLA и кнопка «Посчитать стоимость».

Что можно настроить

Отверстие в ушке: Ø3,6 мм у кулона и Ø5,8 мм у брелока. Основание само утолщается, если под воду, гнездо магнита или надпись нужно больше материала, и инструмент об этом пишет.

Готовые места

Зачем усиление высот и какой масштаб выбрать

Масштаб модели равен ширине района, делённой на ширину изделия: 24 км на плитке 100 мм дают 240 м в одном миллиметре. В таком масштабе настоящие горы получаются низкими: 2000 м на районе 50 км это всего 4 мм на плитке 100 мм. Усиление высот поднимает рельеф, чтобы он читался.

Автоматический режим подбирает множитель так, чтобы перепад высот в модели составил примерно 14% ширины изделия (но не меньше 2,5 и не больше 16 мм), множитель ограничен диапазоном ×1–10. Если пики получаются слишком острыми, снимите «Подобрать автоматически» и уменьшите множитель, а сглаживание уберёт шум.

Выбирайте места с выразительным рельефом: горы, долины рек, озёра, острова, побережья. В городе высоты почти ровные, плитка выйдет плоской. И не берите район сильно больше изделия: 200 км на кулоне 36 мм это около 5,5 км в одном миллиметре, мелкие детали пропадут.

Как напечатать воду и высоты разными цветами

• Один пластик. Обычный STL или 3MF, печатается любым пластиком. Вода утоплена ниже берегов, так что русла и береговая линия видны и без цвета. В превью раскраска по высоте нужна только для наглядности.
• 2 цвета: суша и вода. Вода становится отдельной частью толщиной 0,8 мм поверх суши и в 3MF назначена на пластик 2.
• 4 цвета по высоте. Модель режется горизонтальными плоскостями на низины, холмы, горы и вершины, пластики 1–4. Пороги задаются в процентах высоты рельефа (по умолчанию 25, 50 и 78%) и показываются в метрах на местности. Для AMS это три смены пластика за печать. Привычная раскраска: низины зелёные, холмы светло-коричневые, горы тёмно-коричневые, вершины белые. В режиме «суша и вода» вода обычно синяя.
• Формат 3MF. Кнопка «3MF · 2 цвета» или «3MF · 4 цвета» отдаёт проект в формате Bambu Studio: Bambu Studio и OrcaSlicer откроют модель частями с уже назначенными пластиками, останется выбрать филаменты. PrusaSlicer и Cura этот формат не понимают: берите обычный STL и ставьте смену пластика на нужной высоте (для четырёх цветов высоты порогов в миллиметрах написаны под кнопкой).

Сколько пластика уйдёт в пурж при многоцветной печати, разобрано в статье про пурж в AMS.

Как напечатать рельеф

• Основанием на стол, поддержки не нужны.
• Слой 0,12–0,16 мм: склоны гор получаются гладкими.
• Заполнение 10–15%, 2–3 периметра.
• Кулон: ушко печатается вместе с основанием, кольцо вставляйте после печати.
• Магнит: гнездо с обратной стороны, магнит вклеивается на каплю клея.
• Надпись на обороте вдавлена на 0,6 мм и читается, если изделие перевернуть. Буквы на плашке спереди выступают на 0,8 мм.

Частые ошибки

• Взяли город или равнину. Плитка получается плоской. Выберите горы, реку или побережье.
• Слишком большой район для маленького изделия. Детали мельче сопла 0,4 мм не напечатаются.
• Ждали зданий и дорог. В модели только высоты и вода (реки, озёра, море). Если реки не видны, включите «Мелкие реки и ручьи».
• Надпись мелкая. Если буквы выходят меньше 2,5 мм, инструмент предупреждает: увеличьте изделие или сократите текст. Шрифт поддерживает латиницу и кириллицу, иероглифы пропускаются.
• 3MF с цветами открыли в PrusaSlicer или Cura. Раскладка по пластикам потеряется. Используйте STL.
• Продаёте сувениры без указания источников. Данные открытые, но с атрибуцией (см. ниже).

Откуда данные и можно ли продавать сувениры

Высоты: Mapterhorn (Copernicus GLO-30 и открытые национальные данные, полный список на mapterhorn.com/attribution), запасной источник AWS Terrain Tiles. Реки, озёра и карта: участники OpenStreetMap (лицензия ODbL), тайлы OpenFreeMap. Поиск места: Photon и Nominatim. Данные в общем случае допускают коммерческое использование с указанием источника, поэтому на упаковке или в описании товара пишите «© OpenStreetMap contributors» и «© Mapterhorn». Это не юридическая консультация: условия лицензий стоит прочитать самому.

Чем это отличается от других генераторов карт в STL

Рельеф по карте умеют делать Map2Model (STL и многоцветный 3MF в браузере), MapsTo3D (STL, 3MF, GLB, OBJ, DXF), Terrain2STL (данные SRTM) и другие.

• Когда удобнее наш: нужен готовый сувенир (кулон, магнит, брелок или плитка), вода и высоты разными цветами в 3MF для Bambu Studio и OrcaSlicer, надпись с названием и координатами, русский интерфейс.
• Когда лучше другое: нужны здания и дороги, районы больше 200 км, форматы GLB, OBJ или DXF, точная геодезическая работа. Для этого подойдут QGIS или Blender с геоданными.

Если на сувенир нужна подпись текстом, пригодится генератор брелока с текстом или генератор табличек. Цену готового изделия поможет прикинуть калькулятор стоимости печати.
