SKÅDIS Lochwand und Haken 3D-drucken: Online-Generator

Der SKÅDIS-Generator baut in Ihrem Browser zwei Arten von Teilen: eine druckbare Platte mit Schlitzen wie die IKEA-Lochwand SKÅDIS und Zubehör dafür, nämlich Haken, Ablagen, Schalen und Werkzeughalter. Das Ergebnis ist eine STL- oder 3MF-Datei. Das Werkzeug ist kostenlos: Einstellen und Vorschau gehen ohne Anmeldung, zum Herunterladen einer Datei brauchen Sie eine kostenlose Anmeldung mit E-Mail-Adresse. Das Zubehör wird mit federnden Schnappclips befestigt und ohne Stützen gedruckt.

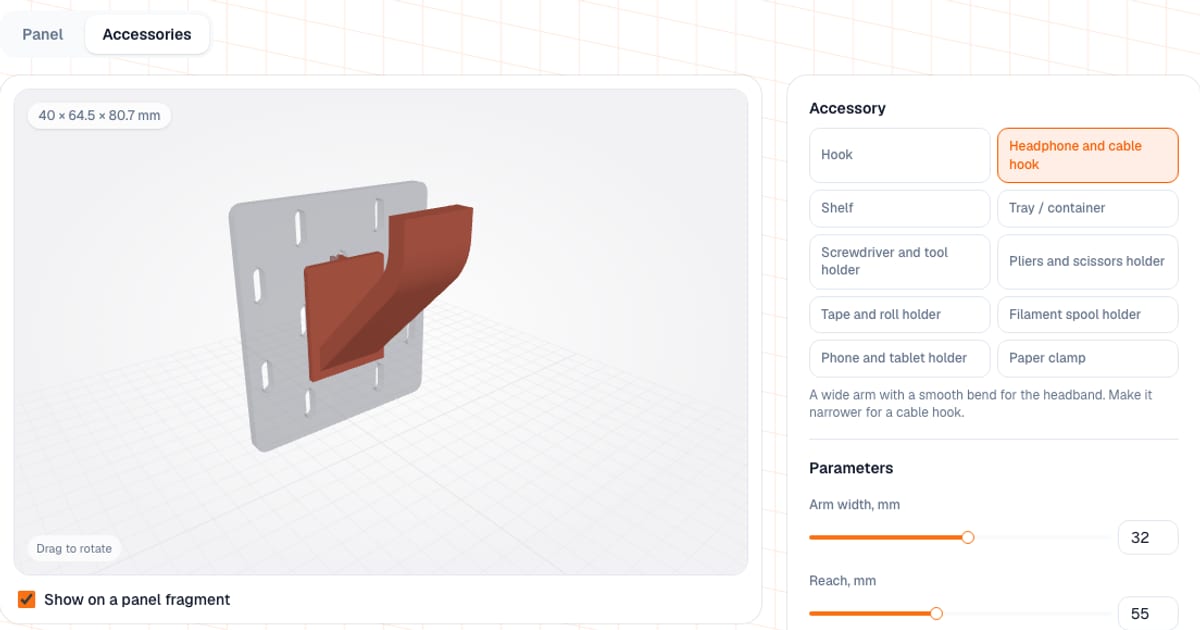

Das Modell wird in Ihrem Browser erzeugt und verlässt ihn nicht. Ein Link mit ?acc=tray öffnet gleich das gewünschte Zubehör: hook, headphones, shelf, tray, tools, pliers, tape, spool, phone oder clamp.

Welche SKÅDIS-Maße gelten, und woher kommen die Zahlen?

IKEA veröffentlicht keine Zeichnung des Schlitzes, deshalb stammen die Zahlen im Werkzeug aus mehreren unabhängigen Messungen aus der Community, und sie stimmen alle überein.

Echte Schlitze sind etwas schmaler als nominal; messen Sie Ihre eigene Platte deshalb mit der Schieblehre und passen Sie die Passung bei Bedarf an. Das Clip-Profil folgt dem offenen Projekt SKÅPA: Die Finger federn, gehen gerade in den Schlitz und rasten hinter der Hinterkante ein. Die üblichen IKEA-Platten sind 36 × 56, 56 × 56 und 76 × 56 cm groß.

Wie drucke ich eine SKÅDIS-Platte?

Auf dem Reiter Platte wird die Größe in Zellen von 40 × 40 mm eingestellt, von 1 bis 10 pro Seite. Die Schlitze sind gestaffelt, und die äußersten sitzen ein halbes Raster vom Rand entfernt.

Die Massenschätzung geht von PLA und 15 % Füllung aus; den genauen Wert liefert Ihr Slicer. Was sich noch einstellen lässt:

• Dicke 3–8 mm, voreingestellt 5 mm wie bei IKEA.
• Rückrahmen 0–12 mm, voreingestellt 4 mm. Die Enden der Clips ragen 2–3 mm aus dem Schlitz heraus und würden ohne ihn an die Wand stoßen.
• Befestigungslöcher in den Ecken: 3–8 mm Durchmesser, voreingestellt 4,5 mm.
• Schrumpfausgleich für die Schlitze 0–0,5 mm, voreingestellt +0,15 mm: Gedruckte Löcher werden etwas zu eng.
• Raster und Schlitzgröße lassen sich ändern, aber nur für ein eigenes System, nicht für IKEA.

Die Platte wird mit der glatten Seite nach unten und dem Rahmen oben gedruckt, ohne Stützen. Eine Platte, die breiter als das Druckbett ist, wird nicht geteilt: 6 × 6 Zellen (240 mm) passen noch auf ein 256-mm-Bett, 7 × 7 nicht. Wählen Sie Ihren Drucker in der Liste, und das Werkzeug warnt, wenn das Teil nicht passt. Eine komplette IKEA-Platte von 560 mm liegt außerhalb dessen, was das Werkzeug kann (Maximum 400 mm); es ist für kleinere eigene Platten gedacht.

Welches Zubehör lässt sich erstellen?

Voreingestellte Größen und die Massenschätzung stammen vom Werkzeug selbst (PLA, 15 % Füllung).

Für eine Spule machen Sie die Achse 1–2 mm schmaler als das Spulenloch, das meist 52–56 mm misst. Die Achse eines Klebebandhalters sollte 0,5–1 mm kleiner als der Kern sein.

Wie wird ein Teil an der Platte befestigt?

Jeder Befestigungspunkt ist ein Paar federnder Finger mit Widerhaken. Die Unterkante des Schlitzes trägt das Gewicht, und die Widerhaken hinter der Hinterkante verhindern das Herausziehen. Die Plattenbreite folgt dem Raster: k × 40 − 1 mm, ein Clip pro Zelle. Die Clipreihen sitzen senkrecht 40 mm auseinander, und ab einer Plattenhöhe von 52 mm kommt eine zweite Reihe dazu. Die Grenze liegt bei 8 Clips pro Reihe und 4 Reihen.

Der Block „Clip-Passung“ stellt das Spiel (0–0,6 mm, voreingestellt 0,1), die Höhe der Rastnase (0,2–0,7 mm, voreingestellt 0,6), die Plattenstärke (3–8 mm) und die Kantenrundung der Schlitze (0–1,5 mm; bei IKEA etwa 1, bei einer gedruckten Platte 0) ein. Hängt das Teil an einer gedruckten Platte aus demselben Werkzeug, stellen Sie die Rundung auf 0 und dieselbe Stärke ein.

Wie drucke ich Zubehör, damit es hält?

• Position. Drucken Sie wie dargestellt: Die Platte steht aufrecht, und die Clips zeigen nach hinten. Die Finger arbeiten entlang der Schichten, der Hakenarm verläuft unter 45 Grad nach oben, eine Klebebandachse liegt als Tropfen mit 45-Grad-Flanken, und Stützen sind nicht nötig.
• Profil. 0,2 mm Schichthöhe, mindestens 3 Wände. PETG ist flexibler als PLA und hält unter den Schnappverbindungen länger.
• Passung testen. Drucken Sie zuerst das kleinste Teil. Zu stramm: Spiel erhöhen. Locker: Spiel verringern.
• Einsetzen. Drücken Sie die Clips gerade in die Schlitze, bis sie einrasten, und ziehen Sie sie mit gleichmäßiger Kraft heraus.
• Skalierung. Skalieren Sie das Teil nie im Slicer: Raster und Clip-Passung würden nicht mehr stimmen.

Häufige Fehler

• Ein Clip an einem schweren Gegenstand. Hat ein Teil nur einen Clip, warnt das Werkzeug, dass es nur leichte Dinge hält. Machen Sie die Platte breiter oder höher.
• Skalieren im Slicer. Jede Verkleinerung oder Streckung verschiebt den Abstand zwischen den Clips: Bei 40 mm Raster sind zwei Prozent 0,8 mm.
• Eine Platte ohne Rahmen an der Wand. Die Clips stoßen an die Wand. Behalten Sie den Rückrahmen von 4 mm.
• Schwere Lasten ohne Test. Die Schnappkraft und die Tragfähigkeit an einer echten Platte sind nicht gemessen, und das ist eine ehrliche Einschränkung. Für schweres Werkzeug nehmen Sie originale IKEA-Haken oder prüfen unter Last.
• Ein Haken „in der Luft“. Eine nach unten gerichtete Spitze lässt sich nicht ohne Stützen drucken, deshalb verläuft der Arm schräg nach oben.

Was ist besser: dieser Generator, fertige Modelle oder originales IKEA-Zubehör?

• Originales IKEA-Zubehör ist eine fertige, bewährte Lösung. Wenn Sie einen gewöhnlichen Haken oder eine Ablage brauchen, ist Kaufen zuverlässiger als Drucken.
• Fertige Modelle auf Printables, MakerWorld und Thingiverse passen, wenn Sie genau dieses Format wollen und die Größe nicht kritisch ist. Es gibt viele, aber ihre Parameter sind festgelegt.
• Dieser Generator ist praktisch, wenn Sie eine eigene Größe brauchen: einen Halter für Ihren Bit-Satz, eine Spule mit Ihrem Lochdurchmesser, eine Schale in der benötigten Breite.
• SKÅPA ist ein offenes Projekt für SKÅDIS-Zubehör: Der Clip hier baut auf dessen Profil auf. Auch einen Blick wert.

Für Boxen und Behälter auf Regalen siehe den Box-Generator, für Schubladen mit Raster den Gridfinity-Generator. Die Schaltfläche „Kosten schätzen“ übergibt die Masse des Teils an den Kostenrechner.
