Все статьи

7 октября 2026 г.

Скадис на 3D-принтере: генератор панели SKÅDIS и крючков онлайн

0 просмотровПока нет оценок· Войдите, чтобы оценить

Открыть инструмент

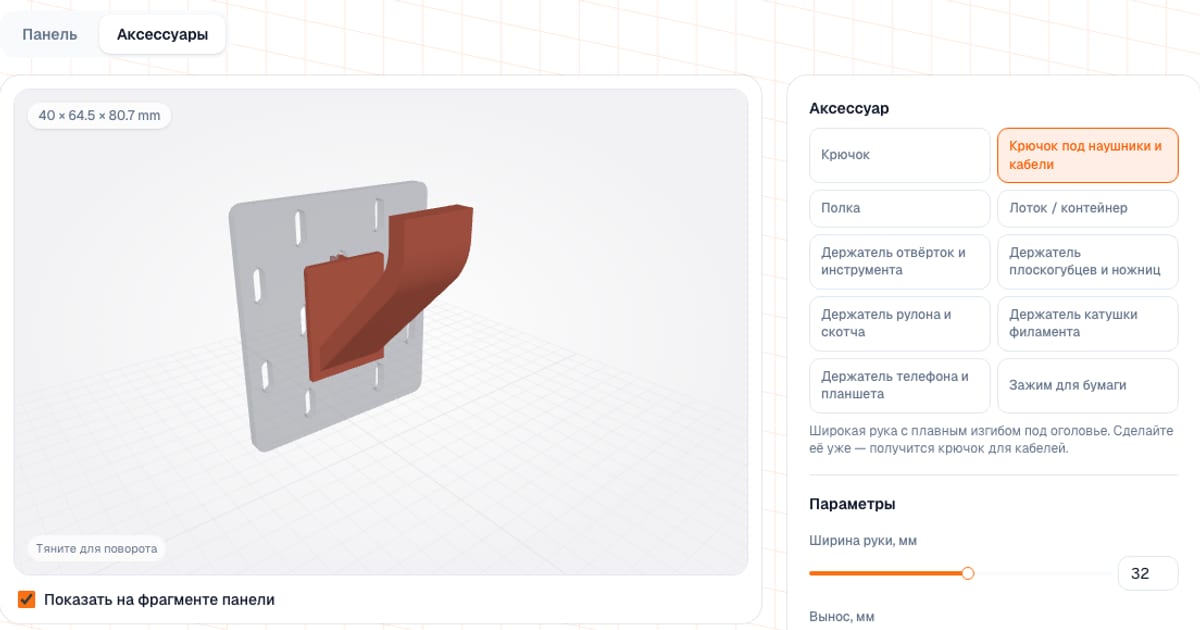

Генератор SKÅDIS строит в браузере два вида деталей: печатную панель с прорезями как у IKEA SKÅDIS и аксессуары к ней, то есть крючки, полки, лотки и держатели инструмента. Результат — 3D-модель в формате STL или 3MF. Инструмент бесплатный: настройка и превью работают без регистрации, чтобы скачать файл, нужен бесплатный вход по почте. Аксессуары крепятся упругими зажимами-защёлками и печатаются без поддержек.

Модель строится в вашем браузере и никуда не отправляется. Ссылка вида ?acc=tray сразу открывает нужный аксессуар: hook, headphones, shelf, tray, tools, pliers, tape, spool, phone или clamp.

Какие размеры у SKÅDIS и откуда эти цифры

IKEA чертёж прорези не публикует, поэтому цифры в инструменте взяты из нескольких независимых измерений сообщества, и все они сошлись.

Параметр	Значение
Прорезь	вертикальная, 5 мм по горизонтали × 15 мм по вертикали
Шаг	40 мм в колонке, соседняя колонка сдвинута на 20 мм (шахматный порядок)
Толщина доски	5 мм
Скругление кромок прорези у IKEA	около 1 мм
Лапка зажима	1,5 мм, длина 12 мм, выступ защёлки 0,6 мм на сторону

Реальные прорези чуть уже номинала, поэтому свою доску стоит измерить штангенциркулем и при необходимости поправить посадку. Профиль зажима построен по открытому проекту SKÅPA: лапки упругие, входят в прорезь прямо и защёлкиваются за задней кромкой. Стандартные доски IKEA — 36 × 56, 56 × 56 и 76 × 56 см.

Как напечатать панель SKÅDIS

На вкладке «Панель» размер задаётся числом ячеек 40 × 40 мм, от 1 до 10 по каждой стороне. Прорези стоят в шахматном порядке, крайние отступают от края на полшага.

Размер	Габариты	Прорезей	Масса (оценка инструмента)
3 × 3 ячейки	120 × 120 мм	13	≈ 74 г
5 × 5 (по умолчанию)	200 × 200 мм	41	≈ 180 г
6 × 6	240 × 240 мм	61	≈ 250 г

Оценка массы считается для PLA и заполнения 15 %, точную покажет слайсер. Что ещё настраивается:

Толщина 3–8 мм, по умолчанию 5 мм, как у IKEA.
Рамка-подложка сзади 0–12 мм, по умолчанию 4 мм. Хвостики зажимов торчат за прорезь на 2–3 мм, и без рамки упёрлись бы в стену.
Отверстия под крепёж в углах: Ø3–8 мм, по умолчанию 4,5 мм.
Компенсация усадки прорезей 0–0,5 мм, по умолчанию +0,15 мм: печатные отверстия получаются чуть уже.
Шаг и размер прорези можно менять, но только под свою систему, а не под IKEA.

Панель печатается гладкой стороной вниз, рамка оказывается сверху, поддержки не нужны. Панель шире стола не режется: 6 × 6 ячеек (240 мм) ещё влезает на стол 256 мм, а 7 × 7 уже нет. Выберите свой принтер в списке, и инструмент предупредит, если деталь не помещается. Целую доску размером с IKEA в 560 мм этот инструмент не построит (максимум 400 мм), он рассчитан на небольшие панели под свои нужды.

Какие аксессуары можно сделать

Размеры по умолчанию и оценка массы взяты из самого инструмента (PLA, 15 %).

Аксессуар	Что настраивается	По умолчанию	Масса
Крючок	до 4 рук, прямой или J-образный, вынос 20–100 мм, угол руки 45–65°	1 рука, вынос 40 мм	≈ 8 г
Крючок под наушники и кабели	ширина руки 12–50 мм, вынос 30–90 мм, радиус изгиба	рука 32 мм	≈ 23 г
Полка	ширина 24–240, глубина 20–160, бортик 0–40 мм, бортик спереди или по периметру	79 × 60 мм	≈ 30 г
Лоток	ширина 24–240, глубина 20–160, высота 15–120 мм, перегородки до 6 и до 8	79 × 60 × 52 мм	≈ 61 г
Держатель отвёрток и инструмента	1–16 гнёзд, Ø3–40 мм, глубина 10–80 мм, 1–3 ряда	6 гнёзд Ø8 мм	≈ 40 г
Держатель плоскогубцев и ножниц	1–12 прорезей, ширина 3–40, длина 10–80 мм	3 прорези	≈ 41 г
Держатель скотча	диаметр оси 14–80, длина 15–90 мм, бортик 0–4 мм	Ø26 × 40 мм	≈ 17 г
Держатель катушки филамента	диаметр оси 30–70, длина 30–110 мм	Ø50 × 70 мм	≈ 62 г
Держатель телефона и планшета	ширина 50–200 мм, толщина устройства 5–25 мм, прорезь под кабель	85 мм, устройство 10 мм	≈ 35 г
Зажим для бумаги	ширина 20–150, ёмкость 1–15 мм, язычок 1,2–3 мм	60 мм, стопка 6 мм	≈ 23 г

У катушки диаметр оси берут на 1–2 мм меньше отверстия: оно обычно 52–56 мм. Диаметр оси держателя скотча — на 0,5–1 мм меньше втулки.

Как деталь крепится к панели

Каждое место крепления — пара упругих лапок с зацепами. Вес держит нижний край прорези, от вырывания защищают зацепы за задней кромкой. Ширина пластины идёт по сетке: k × 40 − 1 мм, в каждой ячейке по зажиму. Ряды зажимов стоят через 40 мм по вертикали, второй ряд появляется при высоте пластины от 52 мм. Предел: 8 зажимов в ряду и 4 ряда.

Блок «Посадка зажимов» настраивает зазор (0–0,6 мм, по умолчанию 0,1), выступ зацепа (0,2–0,7 мм, по умолчанию 0,6), толщину доски (3–8 мм) и скругление кромок прорези (0–1,5 мм, у IKEA около 1, у печатной панели 0). Если деталь висит на печатной панели из этого же инструмента, поставьте скругление 0 и ту же толщину.

Как напечатать аксессуары, чтобы они держались

Положение. Печатайте как показано: пластина стоит вертикально, зажимы торчат назад. Лапки работают вдоль слоёв, рука крючка идёт под 45°, ось рулона лежит «каплей» со скатами 45°, поддержки не нужны.
Профиль. Слой 0,2 мм, 3 периметра и больше. PETG гибче PLA и дольше живёт под защёлками.
Проба посадки. Сначала напечатайте самую маленькую деталь. Туго — увеличьте зазор посадки, болтается — уменьшите.
Установка. Вставляйте зажимы в прорези прямо, до щелчка, снимайте с равномерным усилием.
Масштаб. В слайсере деталь не масштабируют: шаг сетки и посадка зажимов сразу разойдутся.

Частые ошибки

Один зажим на тяжёлой вещи. Если зажим всего один, инструмент предупреждает: деталь удержит только лёгкое. Сделайте пластину шире или выше.
Масштаб в слайсере. Любое сжатие или растяжение сдвигает шаг между зажимами: при шаге 40 мм два процента дают 0,8 мм.
Панель без рамки на стене. Зажимы упрутся в стену. Оставьте рамку-подложку 4 мм.
Тяжёлые вещи без проверки. Усилие защёлкивания и грузоподъёмность на реальной доске не измерены, это честное ограничение. Для тяжёлого инструмента берите оригинальные крючки IKEA или проверяйте под нагрузкой.
Крючок «в воздухе». Загнутый вниз кончик без поддержек не напечатать, поэтому рука идёт вверх под углом.

Что лучше: генератор, готовые модели или оригинальные аксессуары IKEA

Оригинальные аксессуары IKEA — готовый и проверенный вариант. Если нужен обычный крючок или полка, купить их надёжнее, чем печатать.
Готовые модели на Printables, MakerWorld и Thingiverse подойдут, если вам нужен именно такой формат, а размеры не критичны. Таких моделей много, но параметры в них зафиксированы.
Этот генератор удобен, когда нужен свой размер: держатель под ваш набор бит, катушка с вашим диаметром отверстия, лоток на нужную ширину.
SKÅPA — открытый проект для аксессуаров SKÅDIS: по его профилю построен зажим в этом генераторе. Стоит заглянуть и туда.

Для коробок и контейнеров на полки смотрите генератор коробок, для ящиков с сеткой — генератор Gridfinity. Кнопка «Посчитать стоимость» передаёт массу детали в калькулятор.

Частые вопросы

Как напечатать панель и крючки IKEA SKÅDIS на 3D-принтере?: Откройте генератор, на вкладке «Панель» задайте размер в ячейках по 40 мм, на вкладке «Аксессуары» выберите крючок, полку, лоток или держатель и скачайте STL или 3MF. Настройка и превью бесплатны и без регистрации, для скачивания нужен бесплатный вход по почте.
Подойдёт ли напечатанный аксессуар к настоящей доске IKEA SKÅDIS?: Размеры взяты из нескольких независимых измерений сообщества, потому что IKEA чертёж не публикует: прорезь вертикальная 5 × 15 мм, шаг 40 мм со сдвигом 20 мм, толщина доски 5 мм. Зажимы упругие, но перед большой партией напечатайте одну деталь и при необходимости поправьте «зазор посадки».
Какие аксессуары для SKÅDIS можно сделать в генераторе?: Десять видов: крючок (до 4 рук), крючок под наушники и кабели, полка, лоток с перегородками, держатель отвёрток и инструмента, держатель плоскогубцев и ножниц, держатель скотча, держатель катушки филамента, держатель телефона и планшета, зажим для бумаги.
Сколько может выдержать напечатанный крючок SKÅDIS?: Грузоподъёмность на реальной доске я не измерял, поэтому цифру обещать не буду. Вес держит нижний край прорези, а число зажимов растёт с шириной и высотой пластины: для тяжёлого груза делайте деталь шире и выше, чтобы зажимов было больше.
Можно ли напечатать саму панель SKÅDIS?: Да, вкладка «Панель» строит пластину с прорезями SKÅDIS размером до 10 × 10 ячеек по 40 мм, то есть до 400 × 400 мм. Модель не масштабируется под стол, при нехватке места появится предупреждение, а панель придётся делать меньше.
Почему в генераторе зажимы-защёлки, а не обычные крючки с загибом?: Зажим входит в прорезь прямо и защёлкивается за задней кромкой, а его лапки печатаются вертикально, вдоль слоёв, и поддержки не нужны. Крючок с загибом вниз без поддержек не напечатать, а вертикальный штырь ломается по слоям.
Можно ли масштабировать деталь SKÅDIS в слайсере?: Нельзя: шаг сетки 40 мм и ширина прорези должны совпасть с зажимами. Если деталь не влезает в стол, уменьшайте размеры параметрами в генераторе.

Статья полезна?00Войдите, чтобы оценить статью
