Генератор коробок для 3D-принтера: коробка с крышкой под ваш размер

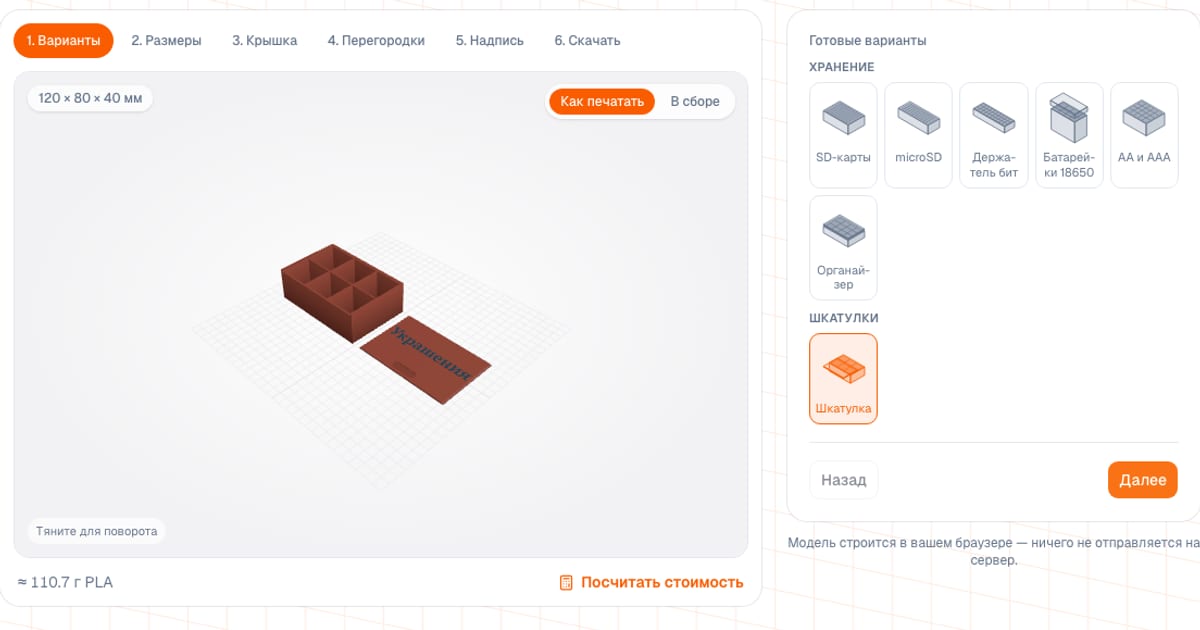

Генератор коробок (он же конструктор коробок) собирает в браузере коробку с крышкой по вашим размерам в миллиметрах и отдаёт готовый к печати STL или 3MF. Инструмент бесплатный: настройка и превью работают без регистрации, а чтобы скачать файл, нужен бесплатный вход по почте. Короб и крышка скачиваются отдельными файлами, уже уложенными для печати без поддержек.

Я сделал его для типовой задачи: нужна коробка под конкретную вещь, будь то карты памяти, биты, аккумуляторы или мелочёвка в мастерской. Часто подходящую модель искать дольше, чем собрать свою. Модель строится прямо в браузере и никуда не отправляется.

Какие параметры коробки можно задать

• Размеры. Ширина и глубина от 20 до 280 мм, высота от 10 до 200 мм. По умолчанию 100 × 80 × 40 мм.
• Стенки и дно. Стенка 0,8–6 мм (по умолчанию 2), дно 0,8–8 мм (по умолчанию 2), скругление углов от 0 мм. Стенка может быть гладкой или рифлёной: рёбра высотой около 0,6 мм с шагом 6 мм.
• Крышка. Без крышки или один из трёх видов: муфта, на защёлке, выдвижная. Таблица ниже.
• Перегородки. До 15 по ширине и до 15 по глубине, они делят объём на равные отсеки: по каждой оси N перегородок дают N + 1 отсек. Толщина перегородки равна 80 % стенки, но не меньше 0,8 и не больше 2 мм, а отсек не бывает уже 1,5 мм.
• Вырез под палец. В передней стенке короба, в юбке муфты или углублением на выдвижной крышке.
• Надпись на крышке. Пять шрифтов (Arial, Georgia, Courier New, Impact, Verdana), глубина или высота 0,4–2 мм, кириллица работает.
• Два цвета. Кнопка «3MF · 2 цвета» кладёт надпись отдельной частью на второй пластик.

Какую крышку выбрать: муфта, защёлка или выдвижная

Защёлка рассчитана на натяг около 0,35 мм: поясок прогибается и фиксируется в пазу. У выдвижной крышки скругление углов ограничено (инструмент покажет максимум), иначе паз вышел бы на скругление.

Как получить файл: шесть шагов

1. Откройте генератор коробок и выберите готовый вариант или переходите к размерам.
2. Задайте ширину, глубину, высоту, стенку, дно и скругление.
3. Выберите крышку и зазор, при желании включите вырез под палец.
4. Добавьте перегородки по ширине и по глубине.
5. Если нужно, впишите надпись на крышку: вид, шрифт, глубина.
6. На шаге «Скачать» переключайте превью между «Как печатать» и «В сборе», затем скачайте короб и крышку в STL или 3MF.

Под превью показана оценка массы (PLA, заполнение 15 %) и кнопка «Посчитать стоимость»: она открывает калькулятор с уже подставленной массой, останется указать время печати и свои цены. Масса примерная, точную покажет слайсер.

Какие размеры у готовых коробок под SD-карты, биты и батарейки

Каждый вариант открывается по ссылке и после выбора правится как обычная коробка. Массу считает сам инструмент (PLA, 15 %), это оценка.

Гнёзда посчитаны от реальных размеров: SD-карта 32 × 24 × 2,1 мм, бита 1/4″ (7,3 мм по углам), аккумулятор 18650 — Ø18,5 × 65 мм, батарейка AA — Ø14,5 × 50,5 мм. AAA встают в те же гнёзда.

Как напечатать коробку, чтобы крышка села

• Профиль. Слой 0,2 мм, 3–4 периметра, заполнение 15–20 %: короб должен держать форму под нагрузкой. Стенка, кратная ширине линии (1,2; 1,6; 2,0 мм при сопле 0,4), печатается чище, чем «случайная» толщина.
• Материал. PLA подходит для коробок и муфт. Для защёлки и выдвижной крышки удобнее PETG: он гибче и меньше устаёт на изгибе, а PLA на защёлке со временем может треснуть.
• Проба зазора. Если принтер новый или пластик незнакомый, сначала напечатайте маленькую коробку с тем же видом крышки и подберите зазор. Он зависит от принтера и пластика, универсального числа нет.
• Два цвета. С AMS файл «3MF · 2 цвета» печатается как есть. Без AMS поставьте в слайсере смену пластика на высоте, которую покажет инструмент; вдавленная надпись другим цветом без AMS не получится, потому что буквы и крышка идут в одних слоях.
• Размер стола. Модель не масштабируется под стол: если принтер печатает 220 × 220 мм, держите размеры меньше. В файле «3MF · 2 цвета» детали стоят рядом, как в превью «Как печатать»; если они не помещаются на ваш стол, переставьте их в слайсере.

Почему крышка не садится и другие частые ошибки

• Слишком тугая крышка. «Слоновья нога» на первом слое сужает посадочное место. Увеличьте зазор на 0,05–0,1 мм или подкалибруйте принтер.
• Слишком тонкая стенка. При 0,8 мм это два периметра сопла 0,4, коробка выйдет гибкой. Для переносных коробок берите 1,6–2 мм.
• Перегородки «не доходят» до края. При защёлке и выдвижной крышке они заканчиваются ниже верха, чтобы не мешать пояску и пазу. Это задумано.
• Выпуклая надпись на муфте. Её нет: выпуклая надпись доступна только на выдвижной крышке, остальные печатаются лицом вниз.
• Ожидание «как у картона». Коробки здесь прямоугольные, перегородки прямые и равномерные, шарниров нет.

Подойдёт ли генератор для лазерной резки и картонных коробок

Нет. Это генератор для 3D-печати: на выходе STL и 3MF, а не DXF, SVG или раскрой. Для лазерной резки есть Boxes.py и MakerCase, для картонной упаковки — сервисы раскроя. Я не пытаюсь их заменять.

Чем генератор отличается от готовых моделей и CAD

• Готовые модели на Printables, MakerWorld или Thingiverse лучше, если нужна конкретная известная вещь и размер совпал. Свой размер вы не подгоните без правки модели.
• OpenSCAD, Fusion, Tinkercad дадут больше свободы: петли, неравные отсеки, нестандартные формы. Но нужны навыки и время. Здесь всё проще и ограниченнее: три вида крышек, прямоугольная форма, равные отсеки.
• Gridfinity вынесен в отдельный инструмент, в коробках его больше нет.

Если коробки нужны под размер выдвижного ящика, откройте генератор Gridfinity: там сетка считается по размерам ящика. Для хранения на стене подойдёт панель SKÅDIS, а подписать коробку или повесить бирку можно через генератор табличек и брелоков. Если файл не печатается как ожидалось, посмотрите почему STL не печатается.
